Устройство и принцип работы бетоносмесителя принудительного действия
Из чего состоит роторный бетоносмеситель принудительного действия, как движется смесь в чаше и за что отвечает каждый узел — на примере бетоносмесителя СБ-138Б.
Содержание
Бетоносмеситель принудительного действия перемешивает смесь не за счёт падения, как гравитационный барабан, а рабочими органами — лопастями и скребками, которые движутся внутри неподвижного корпуса. Разберём устройство на примере тарельчатого бетоносмесителя роторного типа СБ-138Б: эта конструкция выпускается заводом «Ярстройтехника» серийно больше 60 лет, а сам СБ-138Б — самая ходовая модель серии СБ.
Основные узлы бетоносмесителя
- Чаша — неподвижный цилиндрический корпус с кольцевым рабочим пространством. В центре чаши — стакан, вокруг которого вращается ротор.
- Ротор со смесительными лопастями и очищающими скребками. Лопасти закреплены на лопастедержателях, скребки — на рычагах.
- Планетарный редуктор — у СБ-138Б двухступенчатый СБ-138Б.57.000 с передаточным числом 42,7. Он снижает обороты двигателя до 22,7 об/мин ротора и передаёт крутящий момент.

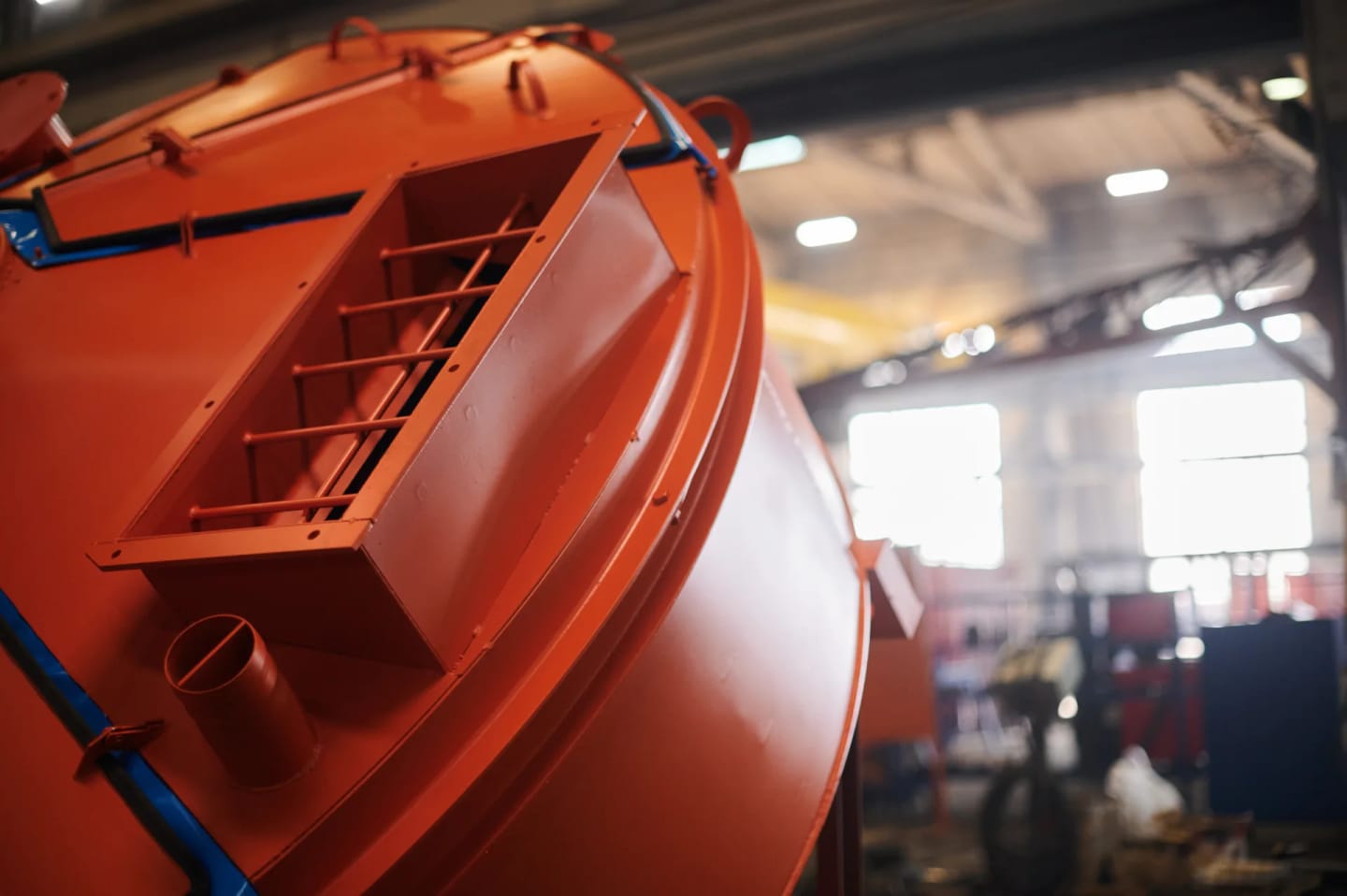

- Крыша с электродвигателем — у СБ-138Б двигатель АИР225М6 мощностью 37 кВт. В крыше — загрузочные патрубки и смотровой люк.
- Затвор с пневмоприводом — открывает секторное отверстие в днище для выгрузки. Рабочее давление в пневмоцилиндре — 6 кг/см², крайние положения затвора контролируют герконовые датчики.
- Броня — сменные плиты из стали 65Г, которые защищают чашу от абразивного износа.
Принцип работы
Инертные материалы, цемент, вода и химические добавки подаются через патрубки в крыше в неподвижную чашу. Ротор вращается в кольцевом пространстве чаши. Лопасти и скребки стоят на разном удалении от оси и под разными углами: одни подрезают смесь у дна и поднимают её, другие сдвигают к центру или к стенке. В результате смесь движется продольными и поперечными потоками и быстро становится однородной.
Скребки очищают стенки чаши и стакана и возвращают налипшую смесь в зону перемешивания. Когда замес готов, пневмоцилиндр открывает затвор, и смесь выгружается через отверстие в днище в бункер, вагонетку или на конвейер.
Время перемешивания у СБ-138Б — до 30 секунд для бетона и до 65 секунд для раствора. За замес выходит 1000±100 л бетона или 1200±120 л раствора при загрузке 1500±150 л сухих составляющих.
Лопасти, скребки и регулировка зазоров
От состояния лопастей и скребков зависят однородность смеси и время замеса. Лопастедержатели и рычаги скребков у бетоносмесителей СБ подпружинены и установлены в металлографитовые втулки. Пружины позволяют лопасти отклониться, если между ней и бронёй попадёт крупный камень, а зазоры до днища настраиваются регулировочными болтами — по мере износа их подтягивают, чтобы на дне не оставался слой несмешанной смеси.
Лопасти, скребки и броня — быстроизнашиваемые детали; их меняют комплектами. О признаках износа и подборе — в статье «Лопасти, скребки и броня бетоносмесителя».
Планетарный редуктор
Несмотря на название, бетоносмеситель СБ — роторный: планетарным у него является редуктор, а не схема перемешивания. Двухступенчатая планетарная передача — водила, сателлиты, венцы и вал-шестерни — помещается в стакане в центре чаши и передаёт большой крутящий момент при компактных размерах. Устройство редуктора и типовые неисправности разобраны в статье «Редуктор бетоносмесителя СБ-138Б».
Броня чаши
Смесь с щебнем и песком работает как абразив, поэтому чашу изнутри закрывают сменной бронёй. У бетоносмесителей СБ броня стакана и боковая броня — из стали 65Г толщиной 8 мм, они крепятся электрозаклёпками; броня дна и затвора усиленная, 10 мм, на винтах с потайной головкой. Изношенную броню меняют, не трогая корпус чаши.
Безопасность обслуживания
На створках крыши стоят концевые выключатели: если открыть створку во время работы, двигатель отключится. Осмотр чаши, регулировку лопастей и замену брони выполняют при отключённом питании и закрытом затворе — порядок описан в руководстве по эксплуатации, которое поставляется со смесителем.
Где применяют
Бетоносмесители СБ готовят бетонные смеси и строительные растворы, перемешивают сухие компоненты в технологических линиях заводов ЖБИ, БРЗ и БСУ. Их используют и вне бетонной отрасли — в металлургии, стекольной промышленности, при производстве огнеупорных смесей. Присоединительные размеры не менялись за всё время выпуска: новый смеситель и запчасти подходят к узлам 20–30-летней давности.
