Гидролотки
Телескопический гидролоток для автобетоносмесителя
Гидролоток BERETTA 9.0 ставится на ваш миксер и подаёт бетон на расстояние до 9 м — в дальний угол опалубки, через окно, в подвал. Собственная разработка завода, серийно с 2022 года; все выпущенные лотки в работе.
Характеристики
- до 9 м
- вылет лотка
- 180°
- поворот
- 5 мин
- подготовка к работе
- 12 мес
- гарантия
Видео с объектов
Гидролоток в работе
Ролики сняты на объектах покупателей: как раскладываются секции и куда лоток достаёт с одной стоянки.
-

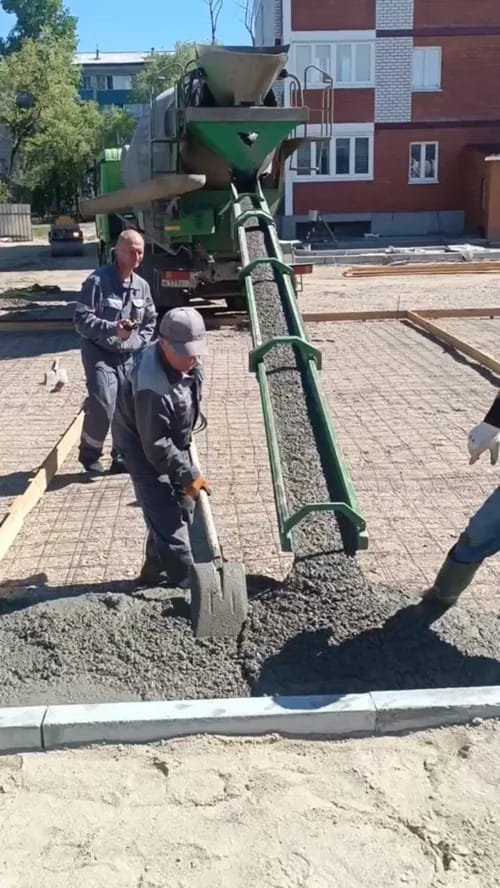

Подача бетона в опалубку фундамента -

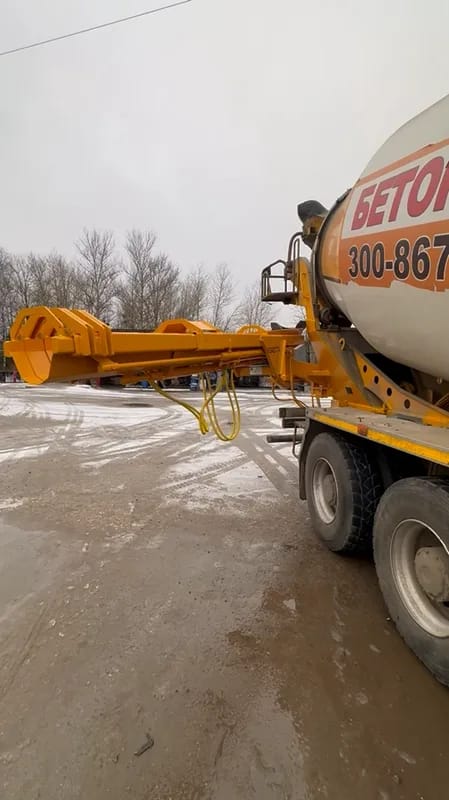

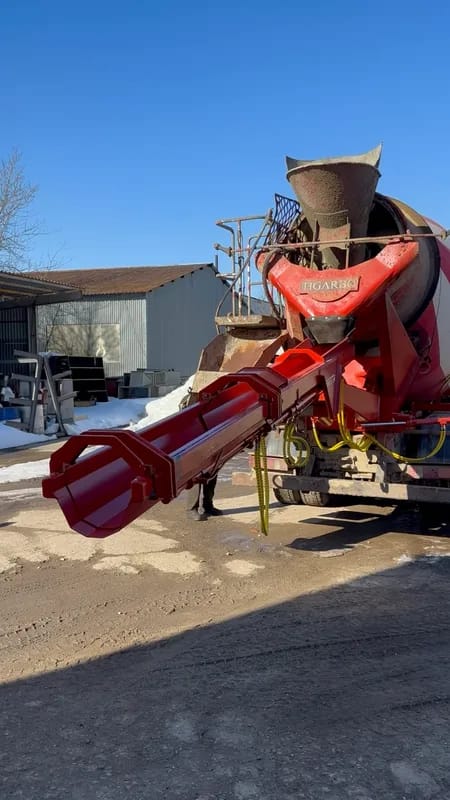

Лоток раскладывается на всю длину -
Работа секций крупным планом -

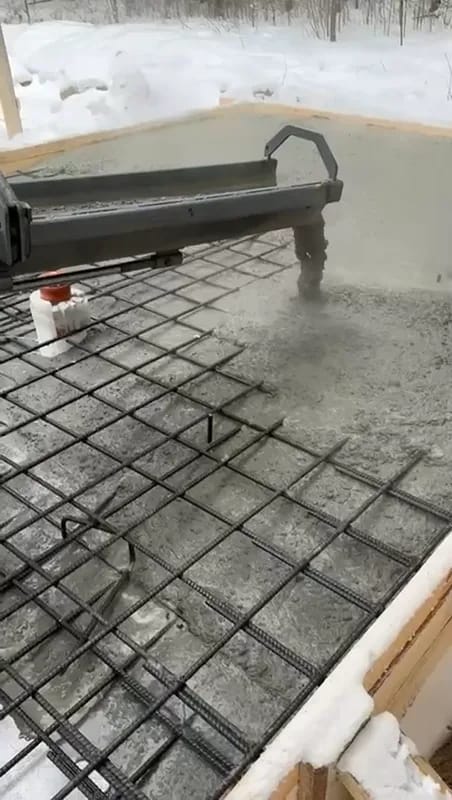

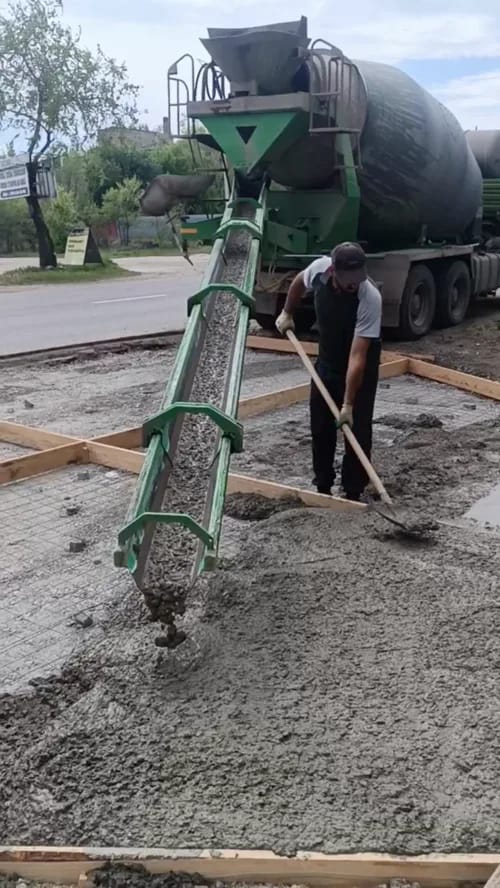

Заливка плиты по арматурной сетке -
Подача на дальний край площадки -
Поворот лотка с машины на стоянке
Где применяют
Задачи, которые решает гидролоток
Везде, где миксер не может подъехать вплотную, а бетононасос для такого объёма — лишние деньги.
-
Фундамент частного дома
Ленту или плиту заливают с одной стоянки миксера: лоток дотягивается до дальнего угла опалубки, бетон не носят тачками.
-
Через окно или дверь
Стяжки, полы и перекрытия первого этажа в уже закрытом контуре: лоток заводит смесь внутрь через проём.
-
Подвал и цоколь
Подача ниже уровня земли без бетононасоса — в погреб, приямок, цокольный этаж.
-
Ростверк и обвязка свай
Узкая лента по сложному контуру: лоток поворачивается на 180° и дозирует подачу по месту.
-
Гараж, ангар, склад
Полы на закрытой площадке, куда миксер целиком не заезжает.
-
Отмостки и дорожки
Небольшие объёмы по периметру дома и участка — точно в опалубку, без лишней ручной работы.
Владельцу миксеров
Что даёт вашему парку
-
+1–2 рейса в смену
Разгрузка на сложном объекте занимает столько же, сколько на простом: подготовка лотка — около 5 минут, промывка — ещё 5.
-
Заказы частного сектора
Коттеджи, дачи, ИЖС — заказчики, которым раньше отказывали из-за подъезда. По опыту покупателей — до 15% к объёму поставок.
-
Не ждёте бетононасос
Лоток всегда на машине: не нужно согласовывать АБН за сутки и простаивать, если он опаздывает.
-
Штатный лоток остаётся
Миксер по-прежнему работает под бетононасос и разгружается обычным способом. Изменений в ПТС не требуется.
Сравнение
Гидролоток, бетононасос или вручную
Лоток не заменяет бетононасос на этажах, но в частном строительстве закрывает большинство задач — быстрее и дешевле для вашего клиента.
| Гидролоток на миксере | Бетононасос | Ручная разгрузка | |
|---|---|---|---|
| Куда подаёт | до 9 м от машины, поворот до 180° | до 60 м и на высоту | куда донесут тачками |
| Время на объекте | +5 минут к обычной разгрузке | +30–60 минут на установку и промывку | +1–2 часа, миксер стоит |
| Зависимость от других | нет: лоток едет вместе с миксером | заказ АБН заранее, риск опоздания | бригада заказчика |
| Затраты вашего клиента | около 5 000 ₽ за подачу | от 25 000 ₽: от 5 000 ₽/ч, минимум 4–5 часов | оплата рабочих |
| Когда выбирать | фундаменты, первый этаж, подвалы, ИЖС | большие объёмы и подача на этажи | когда ничего другого нет |
Расчёт
Сколько принесёт гидролоток
Подставьте свои расценки: сколько клиент доплачивает за подачу бетона лотком и сколько таких рейсов в день. Сравните результат с ценой из коммерческого предложения.
Расчёт ориентировочный: без топлива, налогов и простоев. Средняя доплата за подачу лотком по рынку — около 5 000 ₽ за рейс, аренда бетононасоса — от 25 000 ₽ за выезд.
Узнать цену гидролоткаУстройство
Как устроен гидролоток
Лоток крепится к раме миксера под штатным лотком. Он состоит из основной секции и трёх выдвижных: их раздвигают и поворачивают шесть гидроцилиндров, которые завод делает сам. В транспортном положении секции сложены вдоль машины — габарит миксера не меняется.
Гидравлику питает насос от коробки отбора мощности шасси. Оператор управляет лотком со шкафа с гидрораспределителем, а с радиопультом — с места укладки, заодно регулируя вращение барабана.
Желоб — из износостойкой стали Magstrong Agro 33, несущие узлы — из стали 09Г2С. Самое уязвимое место любого телескопа — остатки бетона между секциями, поэтому лоток промывают после каждой смены: это около 5 минут.
Что важно знать
- Подача в пределах первого этажа
- Не замена бетононасосу на высотных работах
- Промывка после каждой смены обязательна
Характеристики
Технические характеристики гидролотка
| Модель | BERETTA 9.0 — желоб разгрузочный гидравлический телескопический |
|---|---|
| Вылет лотка | от 3,27 до 9 м |
| Поворот | до 180° |
| Угол наклона при подаче | 10° |
| Секции | основная и 3 выдвижные |
| Гидроцилиндры | 6 шт., собственного производства |
| Габариты в транспортном положении (Д×Ш×В) | 4520 × 1110 × 970 мм |
| Масса | 750 кг |
| Материал лотка | износостойкая сталь Magstrong Agro 33, 3 мм |
| Несущие конструкции | сталь 09Г2С |
| Гидронасос | аксиально-поршневой, 23 см³/об, до 350 бар |
| Бак гидросистемы | 40 л |
| Бетонная смесь (ГОСТ 7473-2010) | подвижность П2–П5, заполнитель до 60 мм |
| Подготовка к работе / промывка | около 5 минут / около 5 минут |
| Управление | шкаф с гидрораспределителем; по заказу — радиопульт |
Совместимость
Шасси и регионы, где уже работает
Монтажный комплект делаем под конкретную машину: пришлите марку шасси и модель миксера.
Ставили на шасси
- КАМАЗ TZA
- КАМАЗ Tigarbo
- МАЗ Tigarbo
- SHACMAN X3000 / X4000
- SITRAK
- HOWO
- FAW
- MAN
- Scania
- DAF
- SANY
- Mercedes-Benz
- Volvo
Работает в 20+ регионах
- Мурманская обл.
- Вологодская обл.
- Смоленская обл.
- Владимирская обл.
- Рязанская обл.
- Нижегородская обл.
- Курская обл.
- Ростовская обл.
- Свердловская обл.
- Челябинская обл.
- Иркутская обл.
- Амурская обл.
- Татарстан
- Мордовия
- Удмуртия
- Адыгея
- Дагестан
- Ставропольский край
- Приморский край
- ХМАО — Югра
- Республика Беларусь
Поставки
Миксеры с нашими лотками
Лоток красим в цвет машины. Кадры с заводской площадки перед отгрузкой.
-
Зелёный SHACMAN, лоток в рабочем положении -

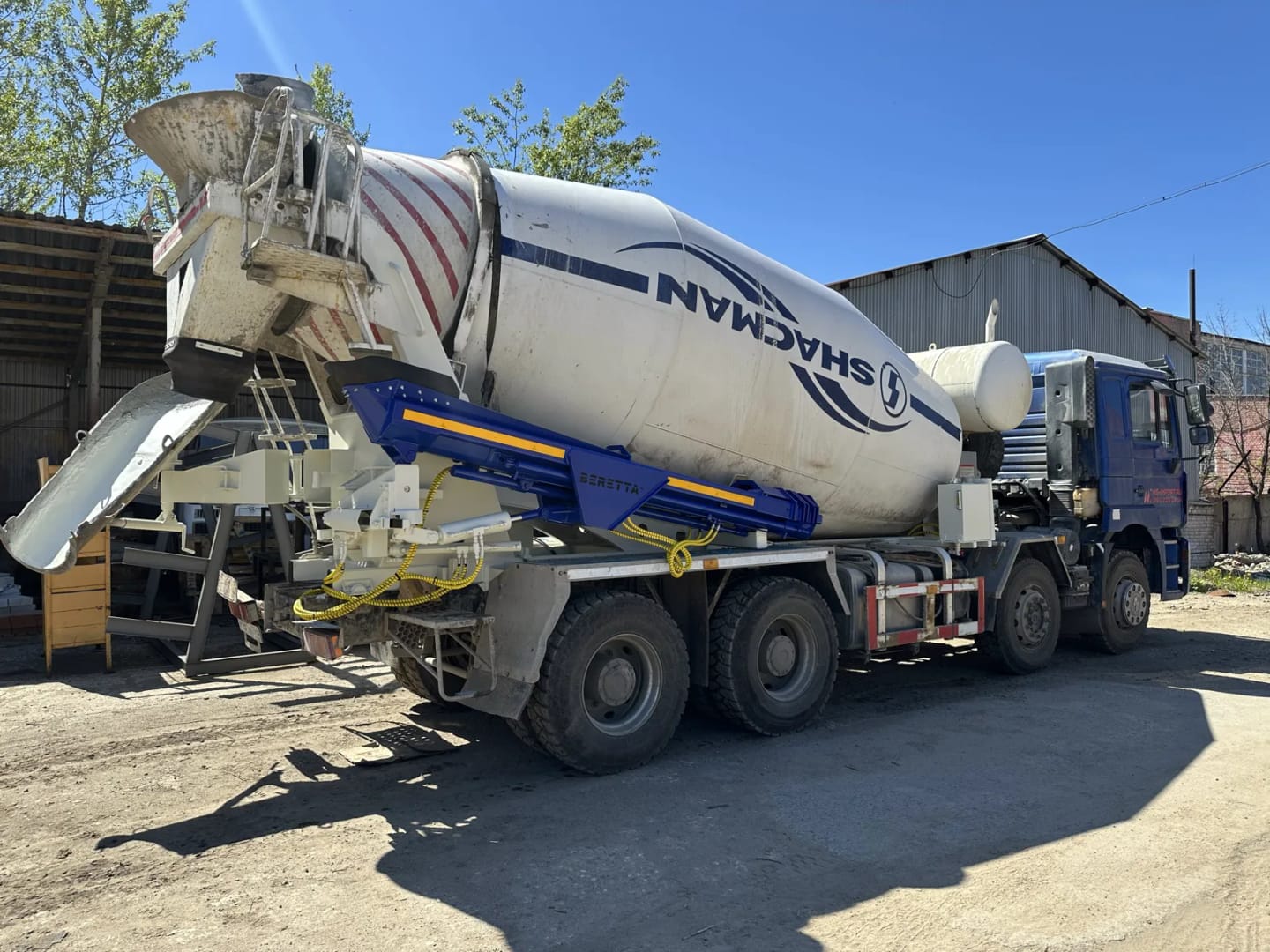

SHACMAN с синим гидролотком -
Миксер с оранжевым гидролотком -
Scania с белым гидролотком -

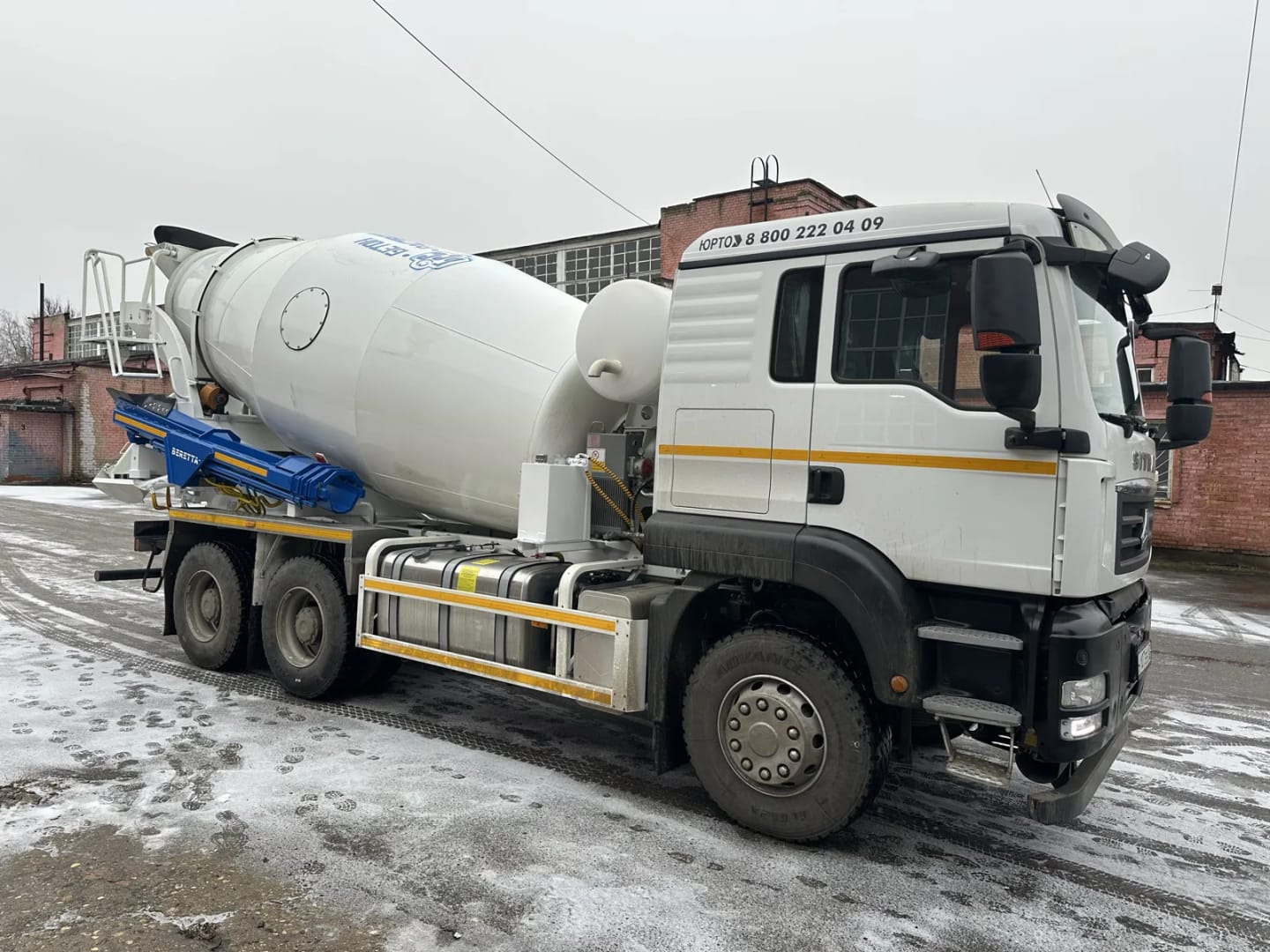

Миксер с синим гидролотком, зима -

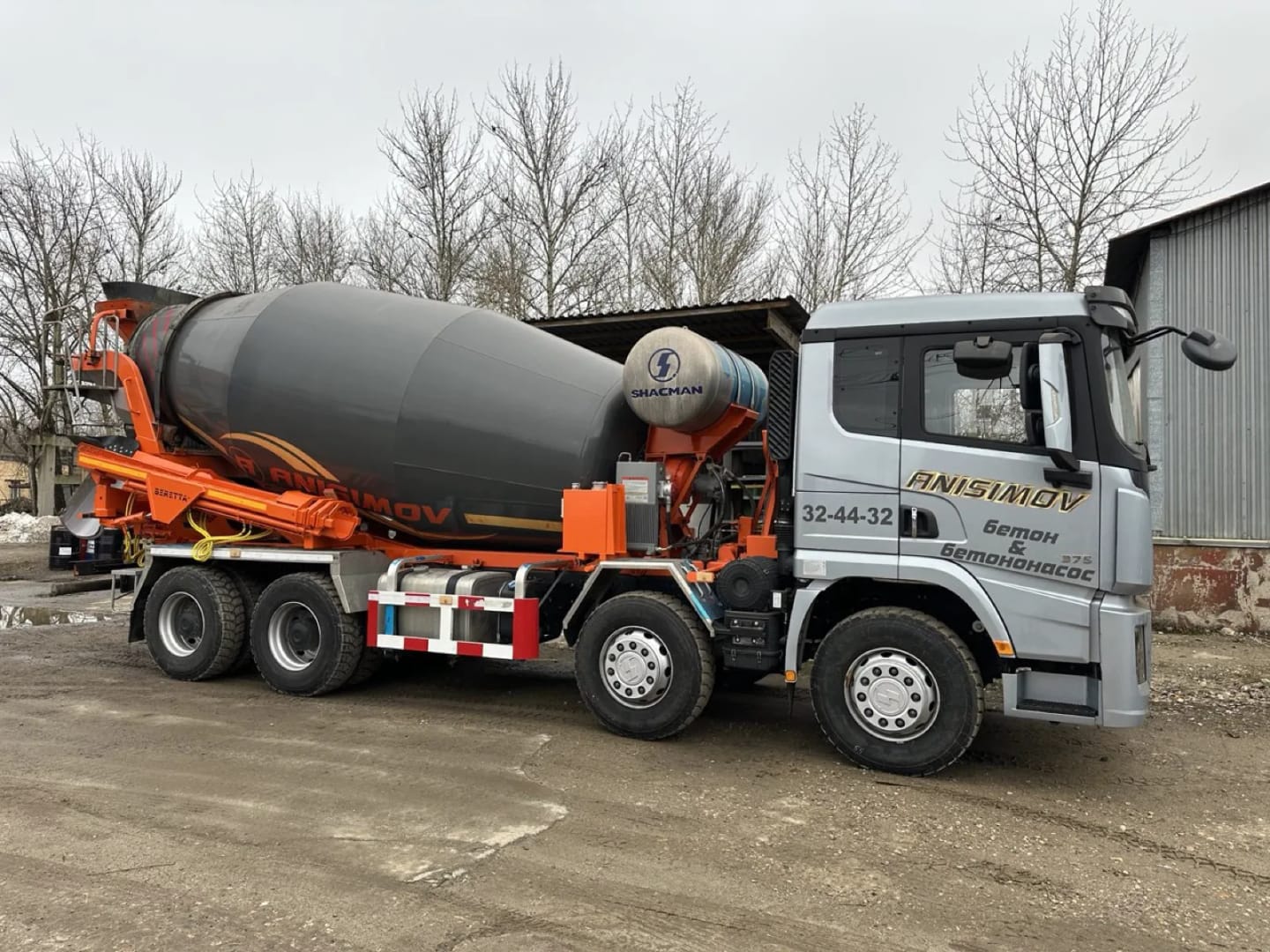

SHACMAN с оранжевым гидролотком -

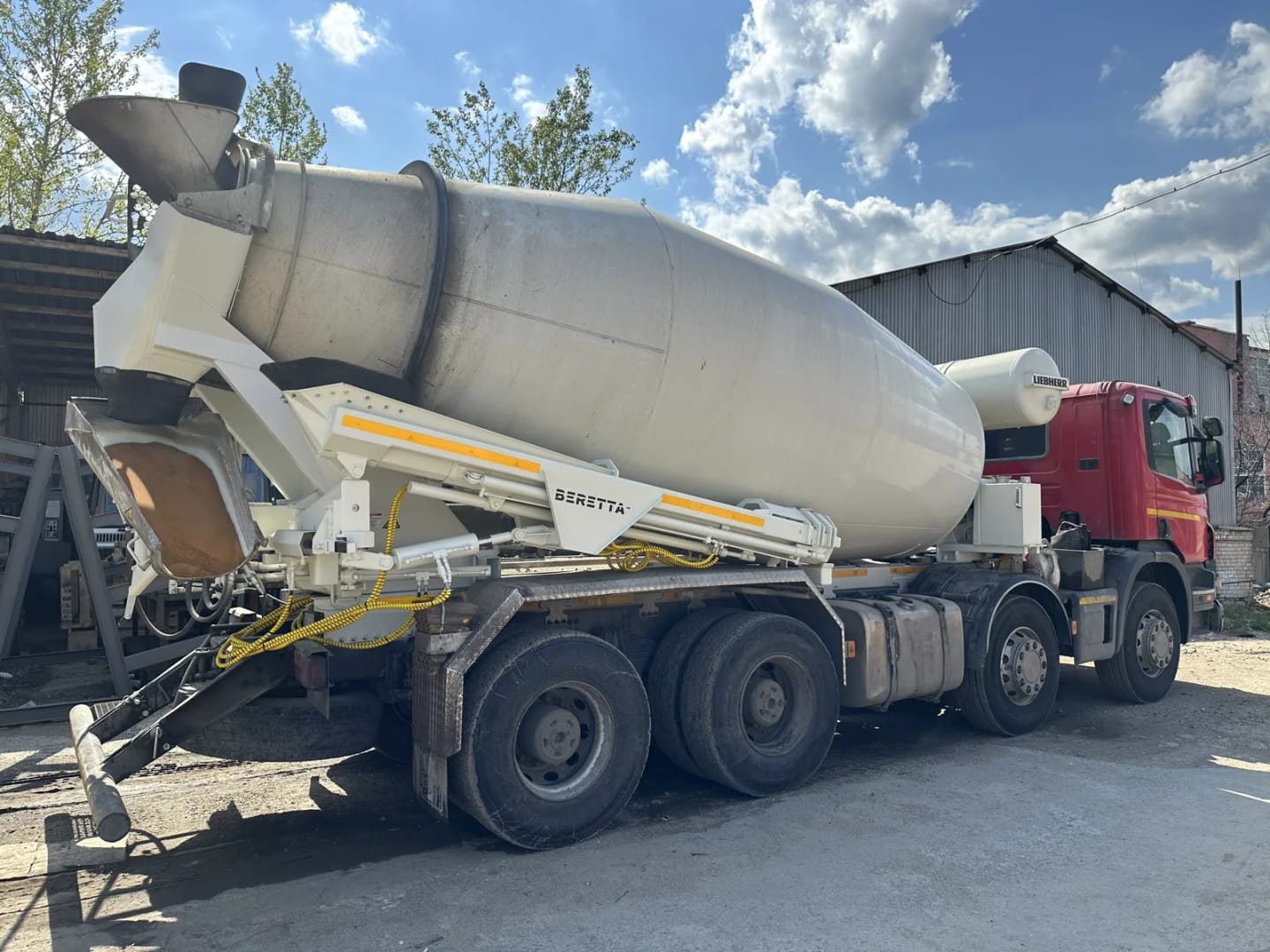

Миксер с белым гидролотком на площадке завода
Фото с завода
Сборка в цехе в Ярославле
-
Гидролоток на сборочном стенде -
Секции лотка в сборе -

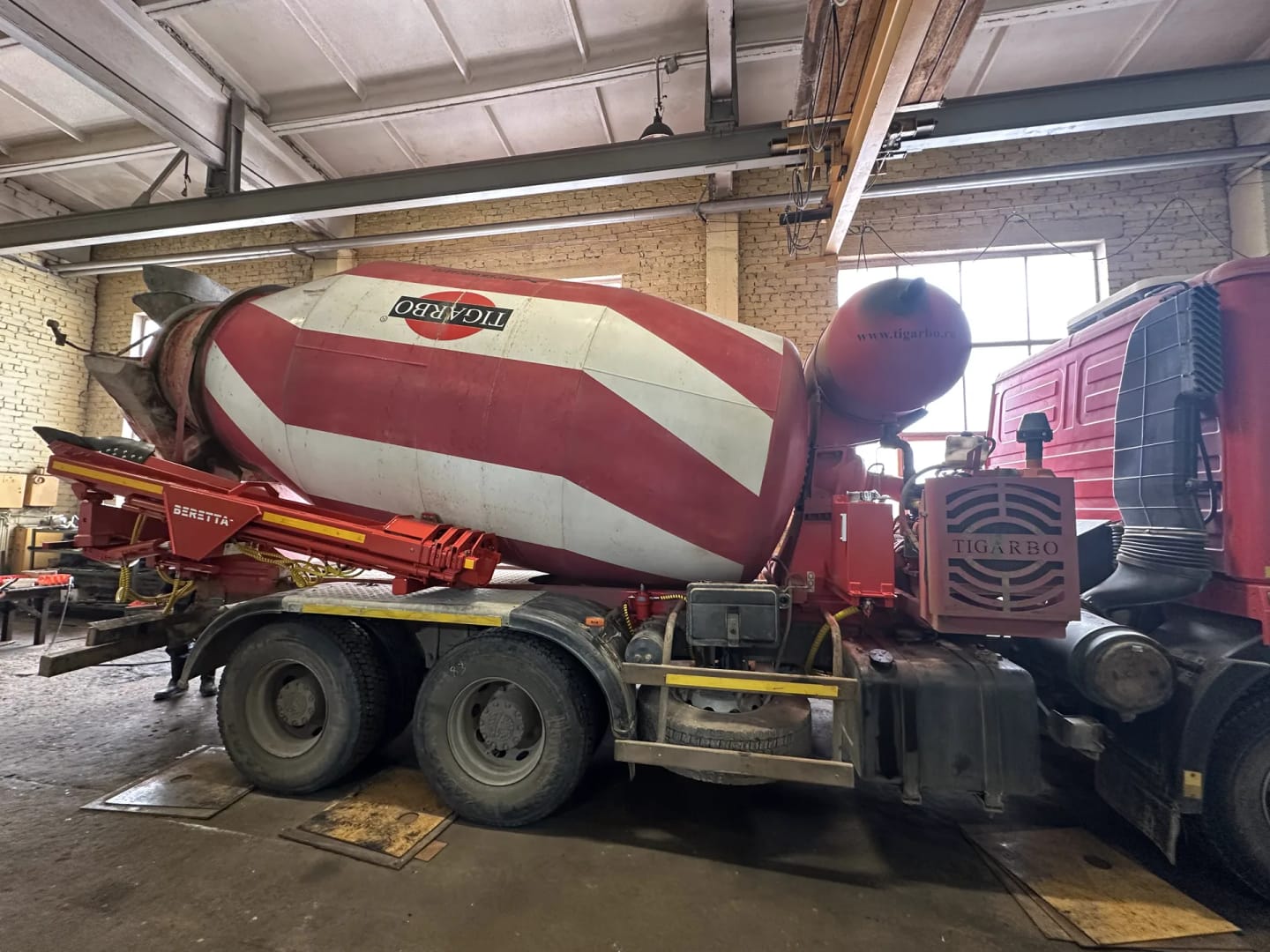

Миксер Tigarbo с гидролотком в цехе -

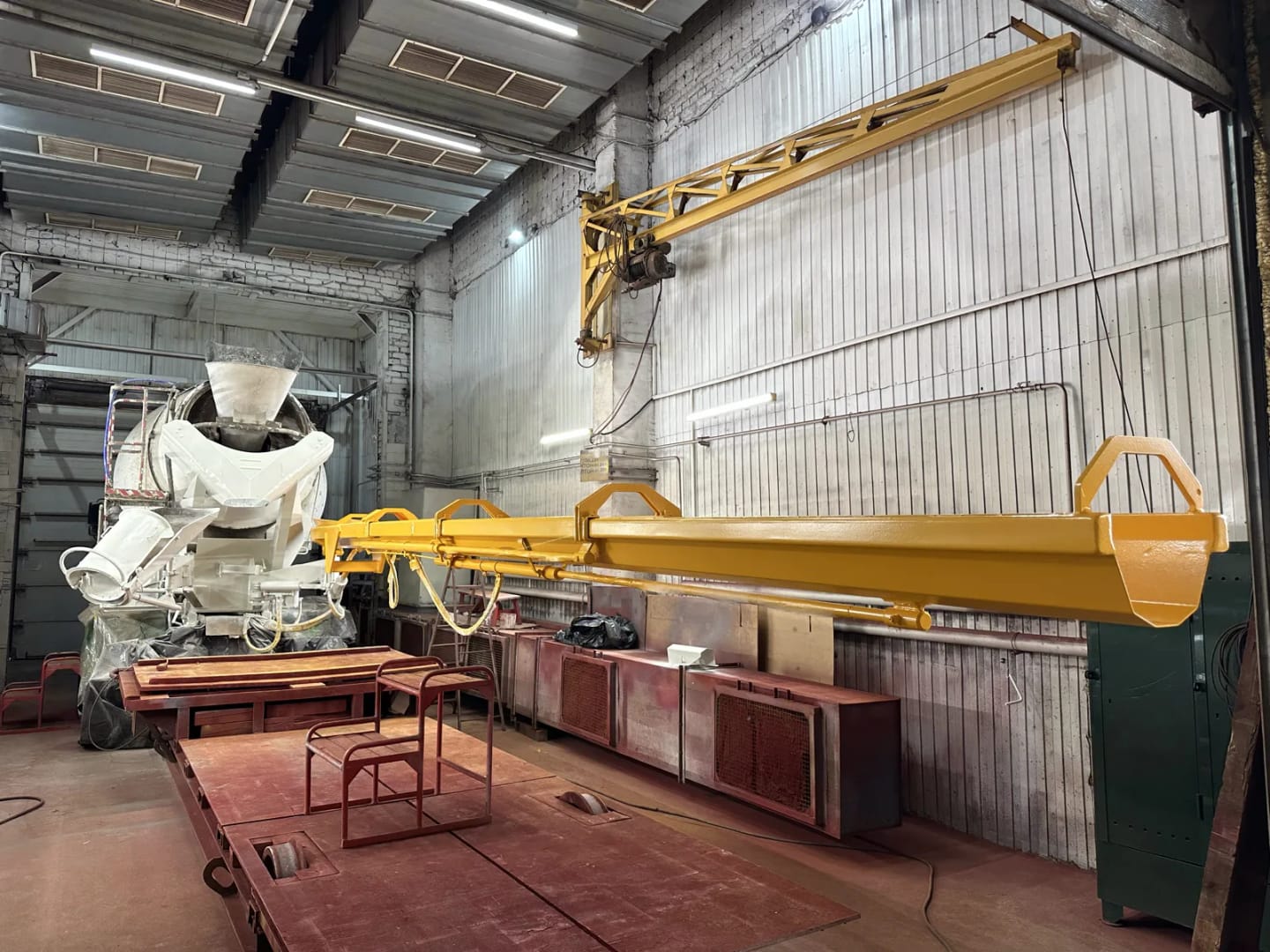

Жёлтый гидролоток в цехе -
Гидроцилиндры и узлы лотков перед сборкой
Условия
Условия поставки
Цена, срок изготовления и комплектация фиксируются в коммерческом предложении и договоре поставки.
-
Цена
По запросу
Зависит от исполнения и опций. В коммерческом предложении — цена завода, комплектация и срок.
-
Срок
7–10 дней
Столько занимает монтажный комплект под ваш миксер после получения технической справки по машине. Сам лоток — серийный.
-
Установка
По руководству
Монтаж выполняете вы или ваш сервис по инструкции завода, инженер на связи на всех этапах.
-
Гарантия
12 месяцев
При эксплуатации по паспорту и руководству. Запчасти — со склада завода.
-
Покраска
В цвет машины
Лоток красим под кабину или барабан миксера — без доплаты.
-
Отгрузка
Из Ярославля
Передаём в транспортную компанию, которую вы выберете, — в любой регион.
Производство
Собственное производство в Ярославле
Начинали в 1962 году как ремонтно-механический завод. Сегодня делаем смесители, бетонные заводы и гидроцилиндры полного цикла на одной площадке: проектируем в 3D, режем и обрабатываем металл, куём, свариваем, собираем и красим.
- 6000+
- бетоносмесителей СБ выпущено
- ISO 9001
- сертифицированная система качества (ГОСТ Р ИСО 9001:2015)
- 12 раз
- на ВДНХ — дипломы 1-й и 2-й степени
-
01 / 07 Пролёт механического цеха -
02 / 07 Сборочный цех -
03 / 07 Механическая обработка -
04 / 07 Обрабатывающие центры с ЧПУ -
05 / 07 Ковка: заготовка из нагревательной печи -
06 / 07 Заготовка металла -
07 / 07 Готовый бетоносмеситель СБ
Вопросы
Вопросы и ответы
Ответим на технические вопросы и поможем подобрать модель.
Задать вопросПодойдёт ли гидролоток к моему миксеру?
Лоток ставится на классический автобетоносмеситель с сохранением штатного лотка. Его уже устанавливали на КАМАЗ, МАЗ, SHACMAN, SITRAK, HOWO, FAW, MAN, Scania, DAF, SANY, Mercedes-Benz и Volvo. Если вашей марки в списке нет — пришлите модель шасси и миксера, инженер подтвердит совместимость.
Нужно ли менять ПТС?
Нет, внесение изменений в ПТС не требуется.
Можно ли подавать бетон на этажи?
Нет. Гидролоток работает в пределах первого этажа: фундаменты, плиты, подвалы, подача через окна и двери. Для этажей нужен бетононасос — лоток его не заменяет, а закрывает большинство задач частного строительства.
Как быстро окупится?
Ориентир — один строительный сезон: около 5 000 ₽ за подачу, 2–3 таких рейса в день, 25 рабочих дней в месяц, 6 месяцев. Посчитайте по своим расценкам в калькуляторе на этой странице и сравните с ценой из КП.
Какое обслуживание нужно?
Главное — промыть лоток после смены (около 5 минут), чтобы остатки бетона не набивались между секциями. Плюс смазка узлов по регламенту из руководства. Каталог запчастей входит в комплект документов, запчасти есть на складе завода.
Есть ли управление с пульта?
Да, по заказу ставим радиоуправление лотком и приводом вращения барабана — оператор управляет подачей, стоя у места укладки.
Сколько стоит гидролоток?
Цена зависит от исполнения и опций (радиоуправление, монтажный комплект под конкретное шасси). Оставьте заявку — пришлём КП с ценой завода и сроком.
