Гидравлика
Гидроцилиндры собственного производства
Делаем гидроцилиндры для своих бетоносмесителей, гидролотков, бетонных заводов и машин для ЖБИ — более 3000 в год. Механообработка, сварка и сборка — на одной площадке в Ярославле. Пришлите чертёж или параметры — ответим, изготовим ли.
Типоразмеры
- 3000+
- гидроцилиндров в год
- 25–100 мм
- диаметр поршня
- до 1930 мм
- ход штока
- с 1962
- завод в Ярославле
Применение
Где работают наши цилиндры
Свою технику мы комплектуем своими цилиндрами — поэтому знаем их в работе на бетоне, в пыли и на морозе.
-
Затворы бетоносмесителей
Открывают и закрывают выгрузку у смесителей СБ и планетарных. Те же цилиндры идут в запчасти.
-
Гидролотки для миксеров
Шесть цилиндров на лоток раздвигают и поворачивают секции; самые длинные — с ходом до 1,9 м.
-
Бетонные заводы
Затворы бункеров, дозаторов и смесительных узлов башенных заводов.
-
Насадки машин для ЖБИ
Распалубка и прессование в насадках виброформовочных машин CGM: кольца, лотки, дорожные плиты.
Типоразмеры
Что уже выпускаем
Гидроцилиндры с готовой конструкторской документацией. Нужен другой размер — пришлите параметры.
| Обозначение | Поршень, мм | Шток, мм | Ход, мм | Длина, мм |
|---|---|---|---|---|
| ГЦ-25.16х29.134 | 25 | 16 | 29 | 134 |
| ГЦ-40.22х25.113 | 40 | 22 | 25 | 113 |
| ГЦ-40.25х30.155 | 40 | 25 | 30 | 155 |
| ГЦ-40.25х50.170 | 40 | 25 | 50 | 170 |
| ГЦ-40.25х50.200 | 40 | 25 | 50 | 200 |
| ГЦ-50.30х600.823 | 50 | 30 | 600 | 823 |
| ГЦ-50.30х1900.2360 | 50 | 30 | 1900 | 2360 |
| ГЦ-50.30х1900.2420 | 50 | 30 | 1900 | 2420 |
| ГЦ-50.30х1930.2225 | 50 | 30 | 1930 | 2225 |
| ГЦ-60.35х50.274 | 60 | 35 | 50 | 274 |
| ГЦ-60.35х100.352 | 60 | 35 | 100 | 352 |
| ГЦ-60.40х375.473 | 60 | 40 | 375 | 473 |
| ГЦ-60.40х386.483 | 60 | 40 | 386 | 483 |
| ГЦ-70.35х350.520 | 70 | 35 | 350 | 520 |
| ГЦ-80.40х50.232 | 80 | 40 | 50 | 232 |
| ГЦ-85.45х215.675 | 85 | 45 | 215 | 675 |
| ГЦ-95.50х255.604 | 95 | 50 | 255 | 604 |
| ГЦ-100.40х92.262 | 100 | 40 | 92 | 262 |
| ГЦ1-100.90х650.832 | 100 | 90 | 650 | 832 |
Длина — в сложенном виде, между осями креплений.
Производство
Как делаем гидроцилиндры
Гильзы, штоки, крышки и проушины обрабатываем на своих токарных и фрезерных станках, в том числе с ЧПУ. Сварку и сборку ведём в соседних пролётах того же цеха, там же цилиндры красят.
Конструкторы завода проектируют цилиндры под конкретный узел: подбирают диаметр, ход и крепления так, чтобы цилиндр встал на место без доработки соседних деталей. Документация хранится на заводе — повторный заказ делается по тем же чертежам.
Те же цилиндры работают в нашей технике: в затворах смесителей, в гидролотках, на бетонных заводах и в насадках машин для ЖБИ.
Что делаем на заводе
- токарная и фрезерная обработка
- обработка на станках с ЧПУ
- сварка корпусов и проушин
- сборка и окраска
Заявка
Что прислать для расчёта
Чем точнее данные, тем быстрее ответ. Фото можно приложить прямо к заявке.
-
Чертёж или эскиз
Если чертежа нет — фото цилиндра с размерами и шильдика.
-
Размеры
Диаметр поршня и штока, ход, длина в сложенном виде.
-
Крепление
Проушины, цапфа, фланец, резьба на штоке — и их размеры.
-
Условия работы
Рабочее давление, где стоит цилиндр и сколько штук нужно.
Фото с завода
Цилиндры в нашей технике
-

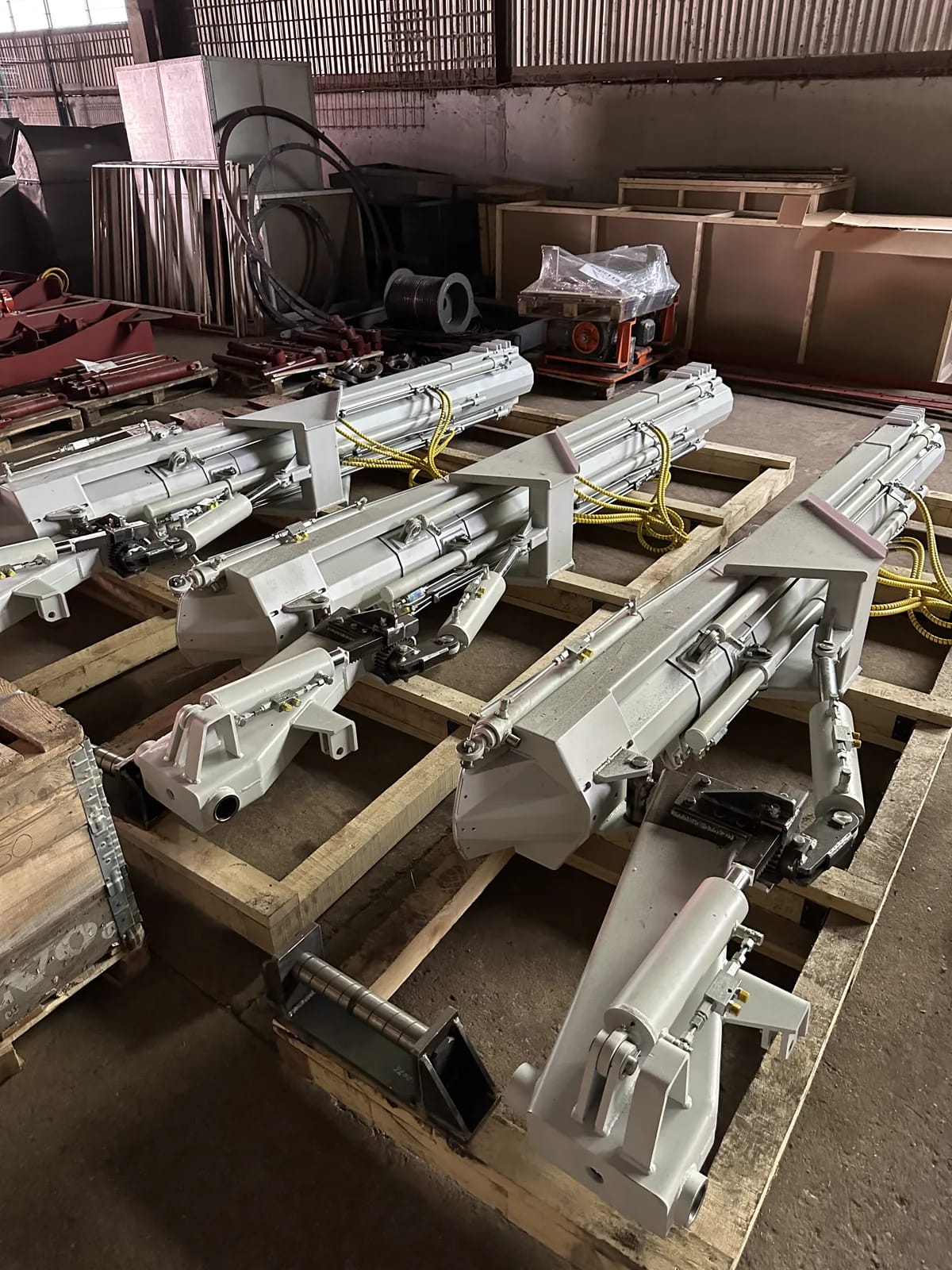

Гидроцилиндры и секции лотков на поддонах -

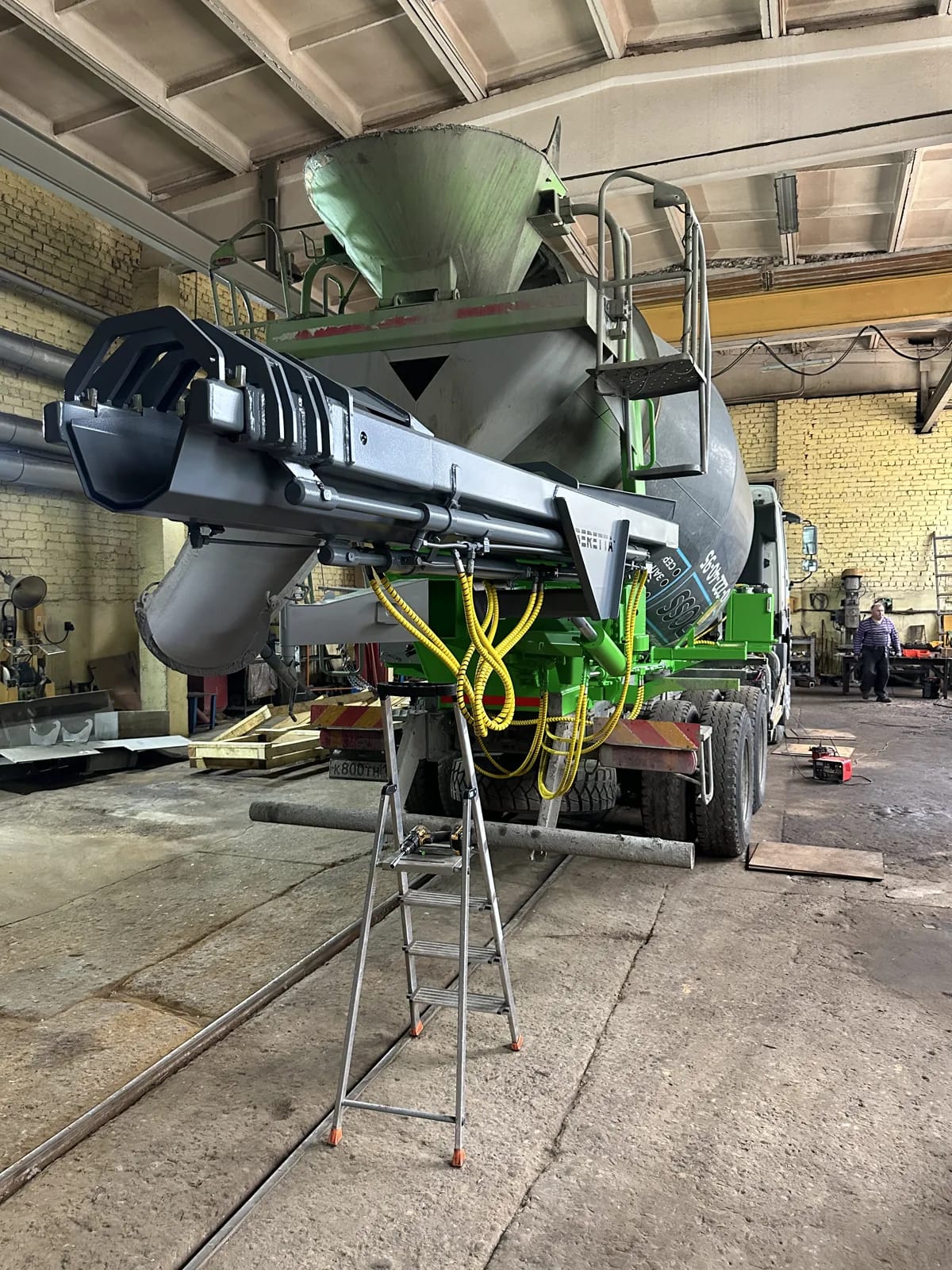

Гидроцилиндры на гидролотке -

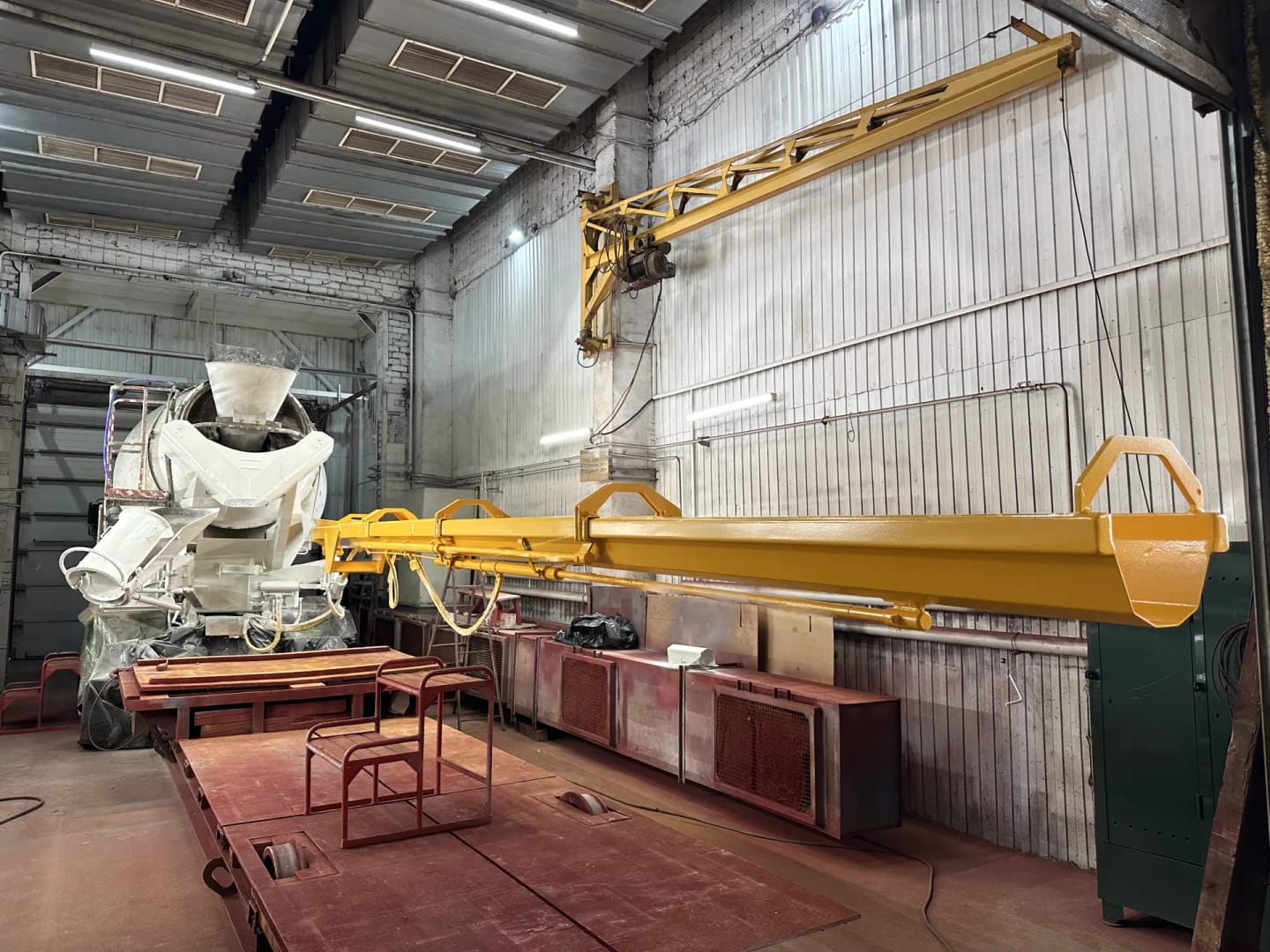

Гидролоток с цилиндрами на сборочном стенде -
Обработка на станке с ЧПУ -

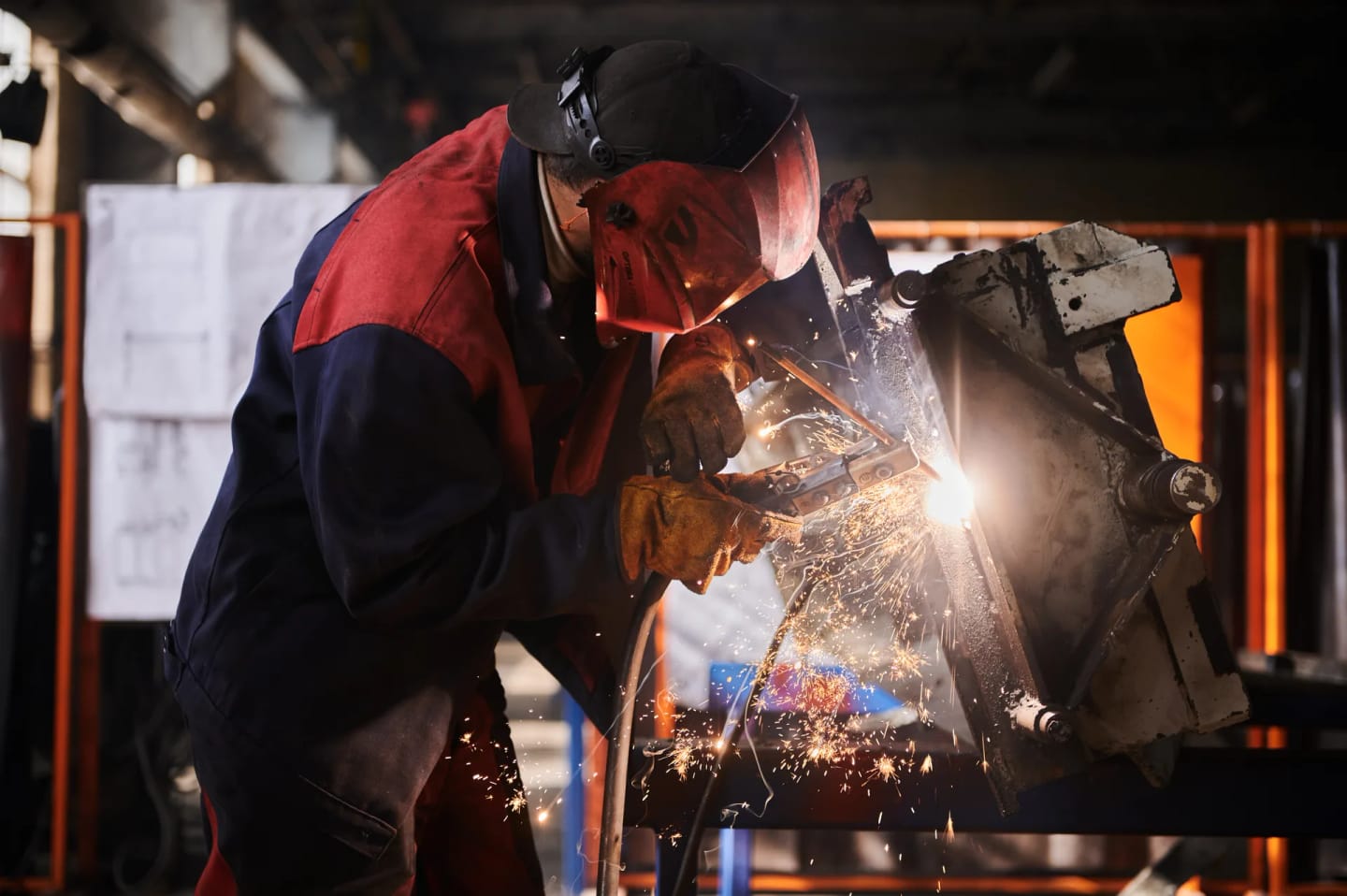

Сварочный участок
Производство
Собственное производство в Ярославле
Начинали в 1962 году как ремонтно-механический завод. Сегодня делаем смесители, бетонные заводы и гидроцилиндры полного цикла на одной площадке: проектируем в 3D, режем и обрабатываем металл, куём, свариваем, собираем и красим.
- 6000+
- бетоносмесителей СБ выпущено
- ISO 9001
- сертифицированная система качества (ГОСТ Р ИСО 9001:2015)
- 12 раз
- на ВДНХ — дипломы 1-й и 2-й степени
-
01 / 07 Пролёт механического цеха -
02 / 07 Сборочный цех -
03 / 07 Механическая обработка -
04 / 07 Обрабатывающие центры с ЧПУ -
05 / 07 Ковка: заготовка из нагревательной печи -
06 / 07 Заготовка металла -
07 / 07 Готовый бетоносмеситель СБ
Вопросы
Вопросы и ответы
Ответим на технические вопросы и поможем подобрать модель.
Задать вопросМожно заказать гидроцилиндр по своему чертежу?
Пришлите чертёж или параметры через форму на этой странице — инженер ответит, сможем ли изготовить, и пришлёт КП с ценой и сроком.
Нет чертежа, есть только старый цилиндр. Что делать?
Сфотографируйте цилиндр целиком, крепления и шильдик, приложите основные размеры: диаметр штока, ход, длину в сложенном виде, расстояние между осями проушин. По ним оценим, можно ли сделать замену.
Есть цилиндры для затвора смесителя СБ?
Да, гидроцилиндры для смесителей «Ярстройтехники» делаем сами и держим как запчасти. Укажите модель смесителя — подберём по документации завода.
Сколько стоит гидроцилиндр?
Цена зависит от размеров, креплений и количества. Её и срок изготовления пришлём в коммерческом предложении.
Как забрать заказ?
Передаём в транспортную компанию, которую вы выберете, — в любой регион.
