Виброформовочные машины CGM
Виброформовочные машины для производства ЖБИ
Машина CGM формует кольца, плиты, блоки и лотки прямо на пол цеха — без пропарки, кранов и парка металлоформ. Одна насадка заменяет десятки форм, у машины работают два человека. Собираем в своих цехах в Ярославле.
Модели и характеристики
- 200+
- видов насадок
- 2 чел.
- при машине
- без пропарки
- изделие твердеет на полу
- до 10%
- экономии цемента
Технология
Как работает виброформование
Машина едет по полу цеха и на каждой стоянке формует одно изделие. Насадку заполняют жёсткой бетонной смесью, вибраторы её уплотняют, после чего насадка переворачивается и снимается сразу. Изделие остаётся стоять на полу и набирает прочность, а машина переезжает дальше.
Поэтому вместо десятков металлоформ нужна одна насадка на типоразмер: за сутки она делает 50–60 изделий. Не нужны пропарочные камеры и мостовые краны — изделия снимают с пола на следующий день вилочным погрузчиком.
Жёсткая смесь требует меньше цемента — до 10% экономии на кубе. Геометрия у всех изделий одной насадки одинаковая: нет разброса допусков, как у парка форм.
Подходит для
- нового цеха ЖБИ
- расширения действующего завода
- бетонного завода, который хочет выпускать изделия
- дорожных и коммунальных предприятий
Модели
Две машины под разные изделия

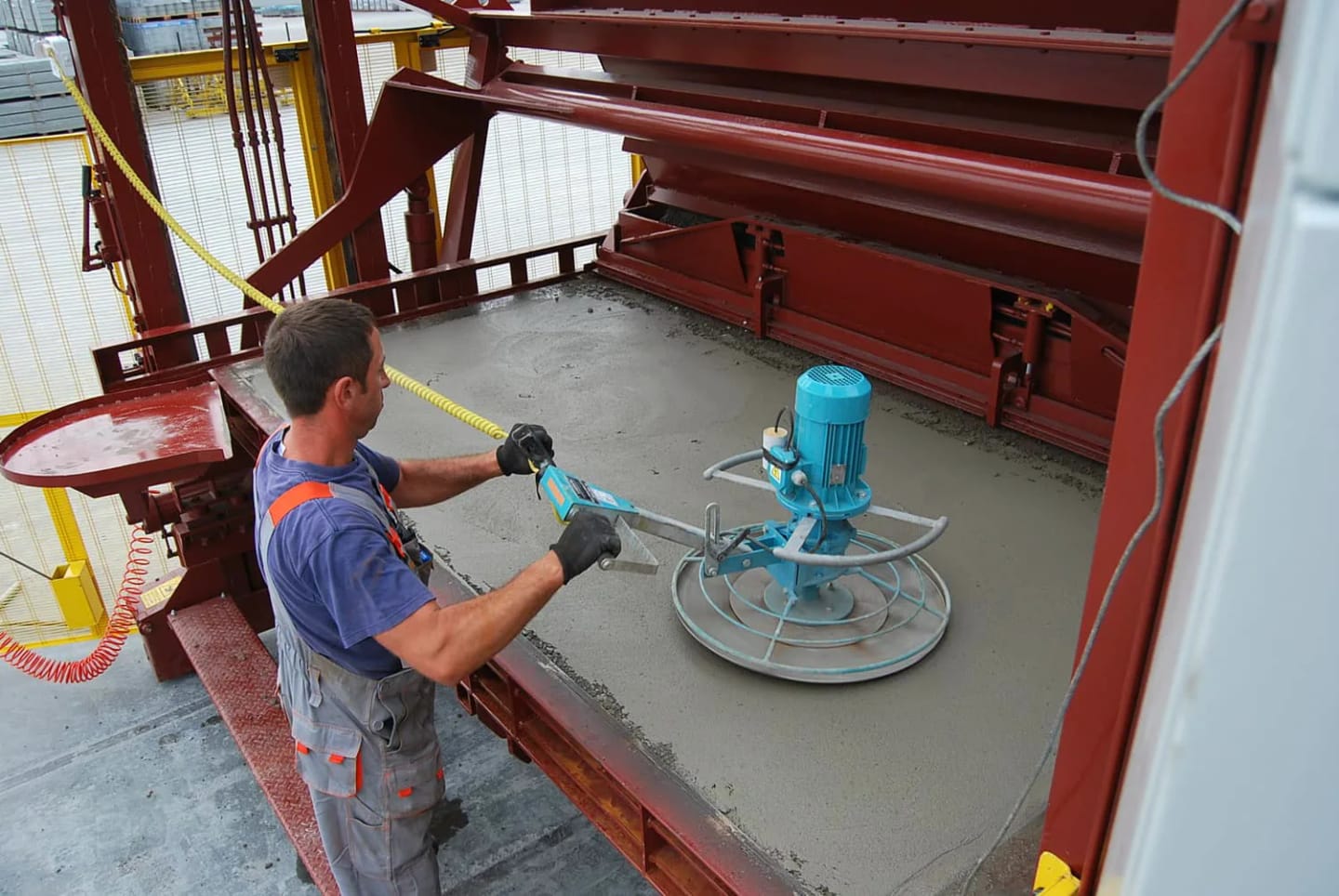

Опции: пресс для прессования изделия сверху, поворотный механизм, поворотный кран, платформа с заглаживанием.
-

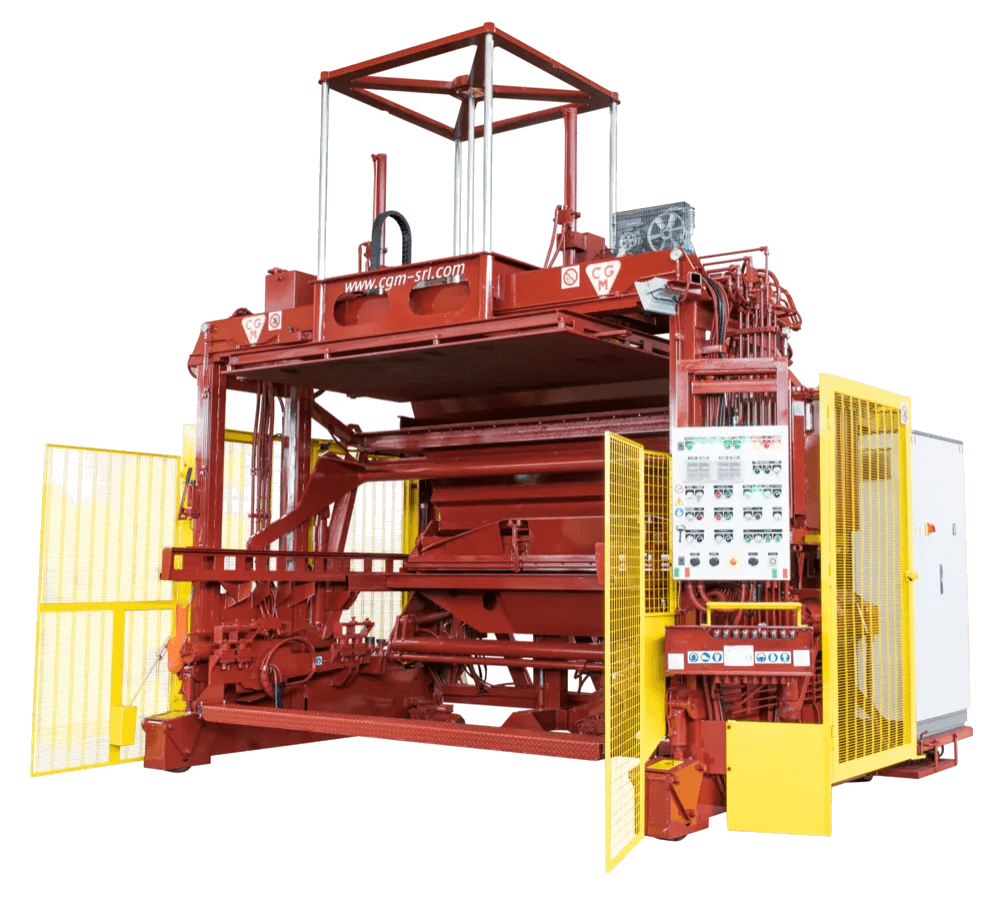

CGM TC2 H1300
Основная машина: дорожные плиты, колодезные кольца, ФБС, Нью-Джерси.
Запросить КП на TC2 H1300Характеристики CGM TC2 H1300 Наибольшее изделие 300 × 200 см, высота до 130 см Бункер 1,5 м³, высота загрузки 260 см Мощность 20 кВт Габариты машины 500 × 410 × 366 см Рабочих при машине 2 Площадка от 2000 м² -
CGM GTB
Компактная и быстрая: лотки, бордюр, G-блоки. Дополняет основную машину.

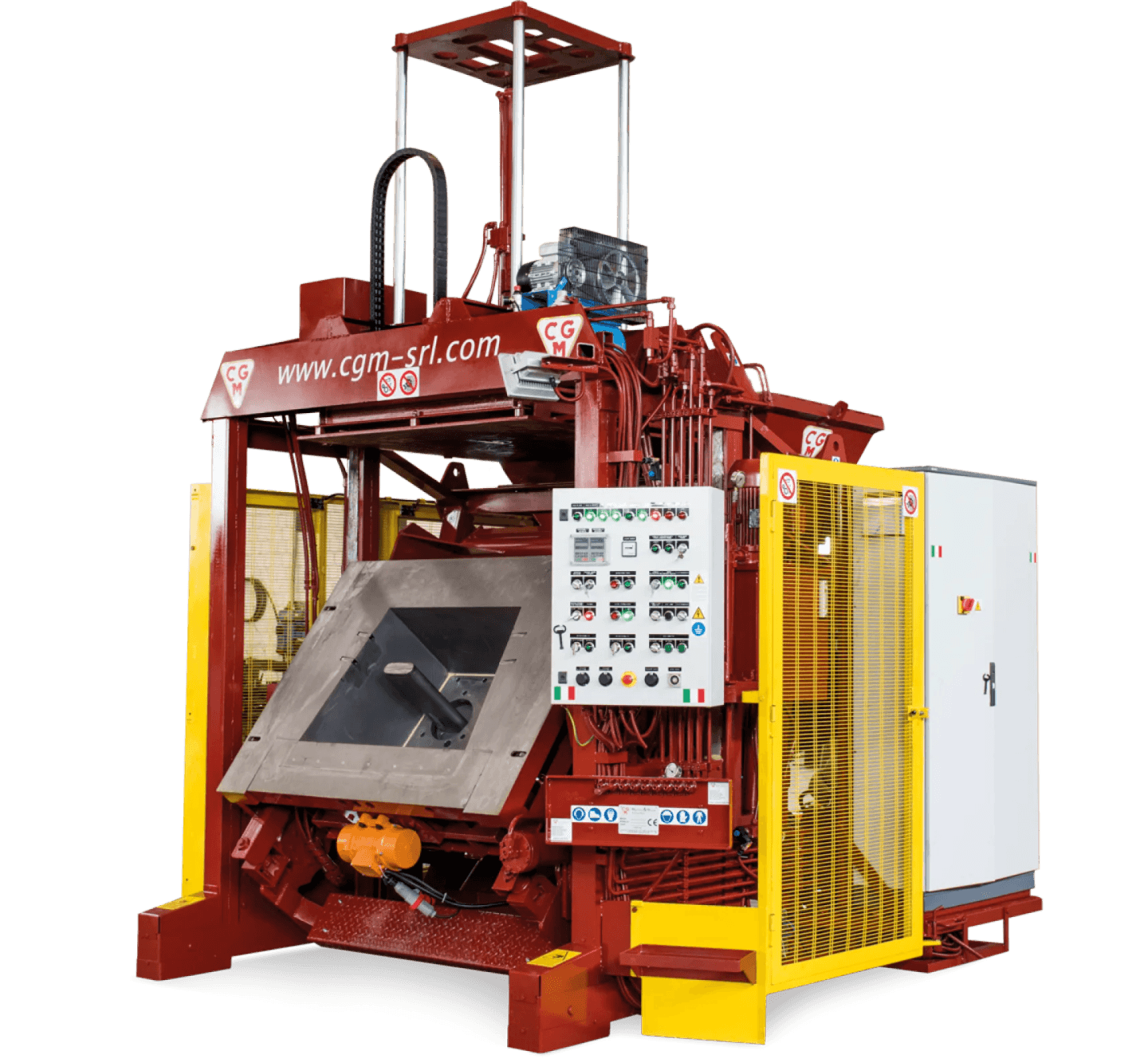

Запросить КП на GTBХарактеристики CGM GTB Наибольшее изделие 140 × 140 см, высота до 110 см Бункер 1 м³, высота загрузки 236 см Мощность 11 кВт Габариты машины 328 × 395 × 320 см Рабочих при машине 2 Вибрация электронная, с инвертором
Цикл формовки
Шесть шагов — несколько минут
Продолжительность цикла зависит от изделия: от пары минут на бордюре до нескольких — на дорожной плите.
-
Загрузка бетона

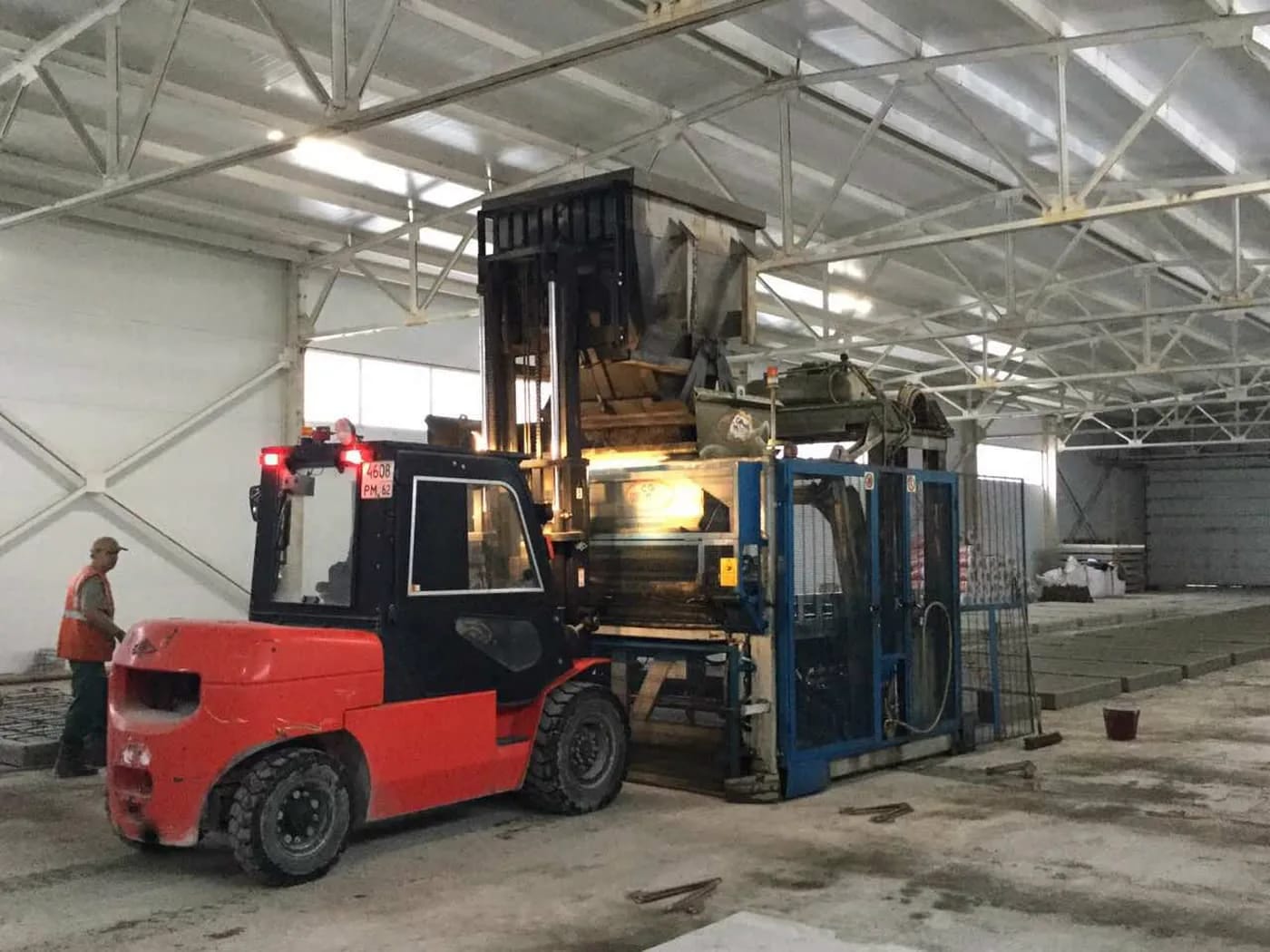

Жёсткую смесь подают в бункер машины бадьёй с вилочного погрузчика или кран-балкой.
-
Подготовка насадки

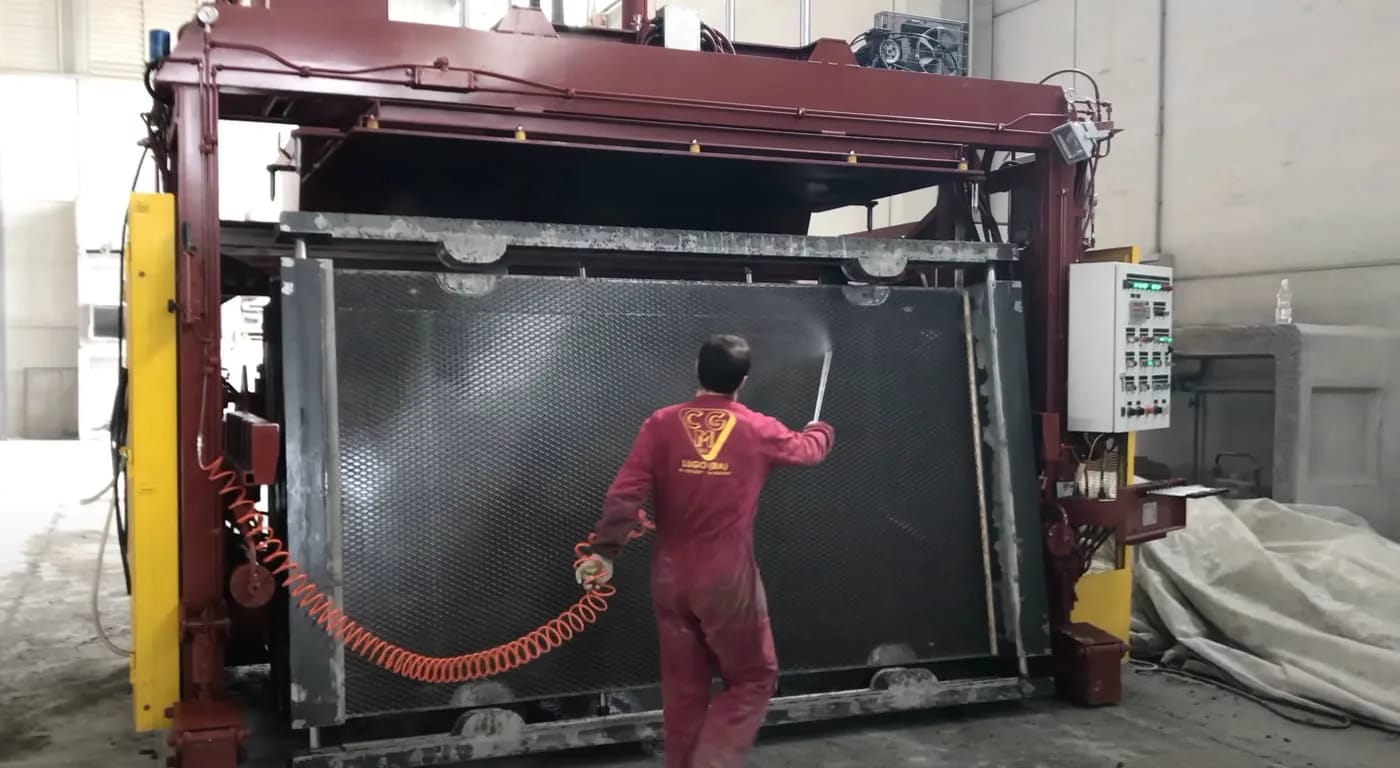

Форму смазывают распалубочным маслом и ставят внутрь арматурный каркас.
-

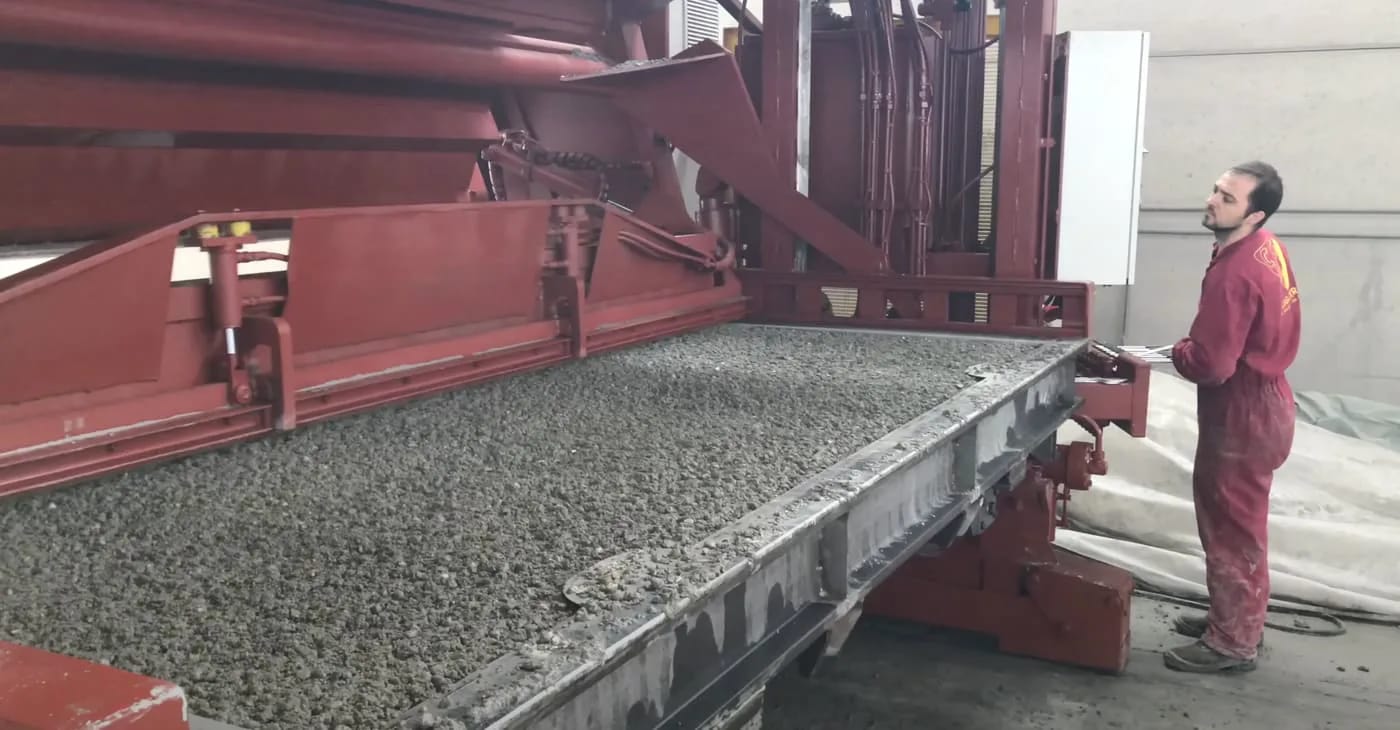

Заполнение
Оператор подаёт бетон из бункера в насадку через загрузочную кассету.
-
Вибрация

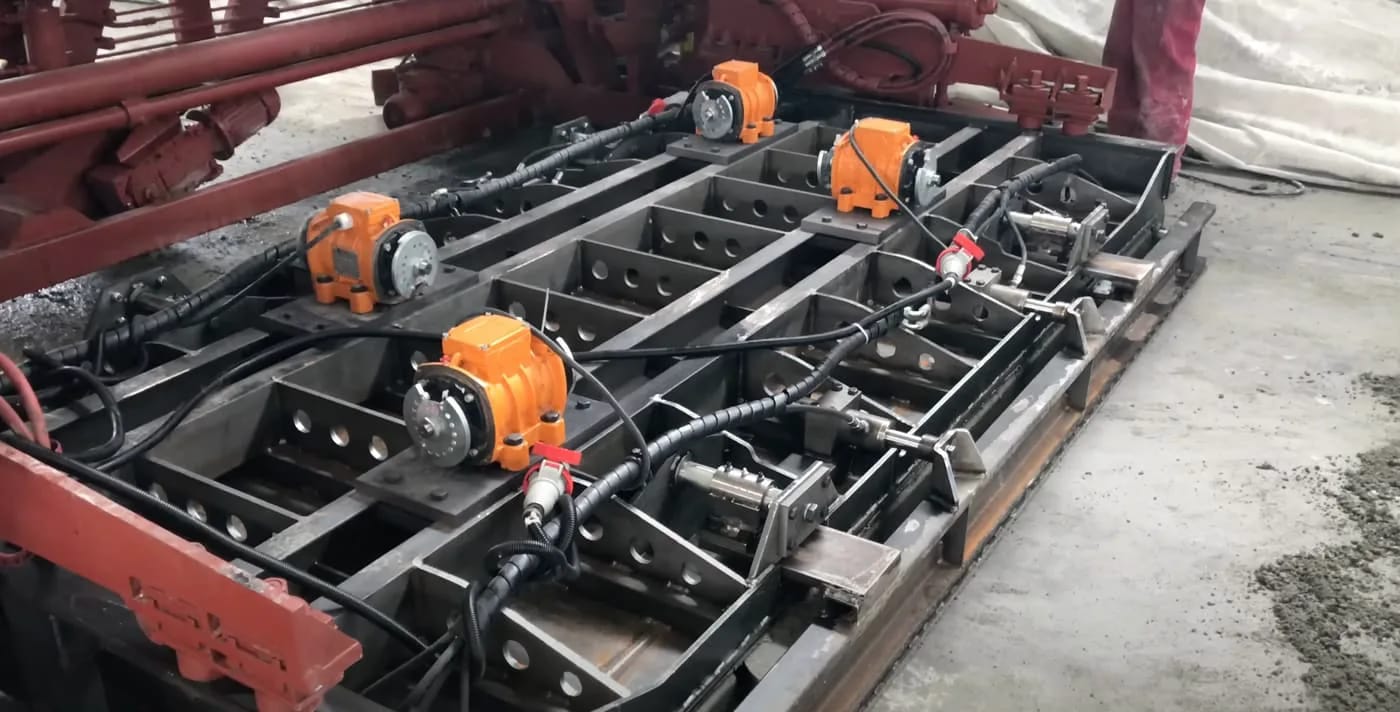

Высокочастотные вибраторы на насадке уплотняют смесь; частоту подбирают инверторами под изделие.
-
Распалубка

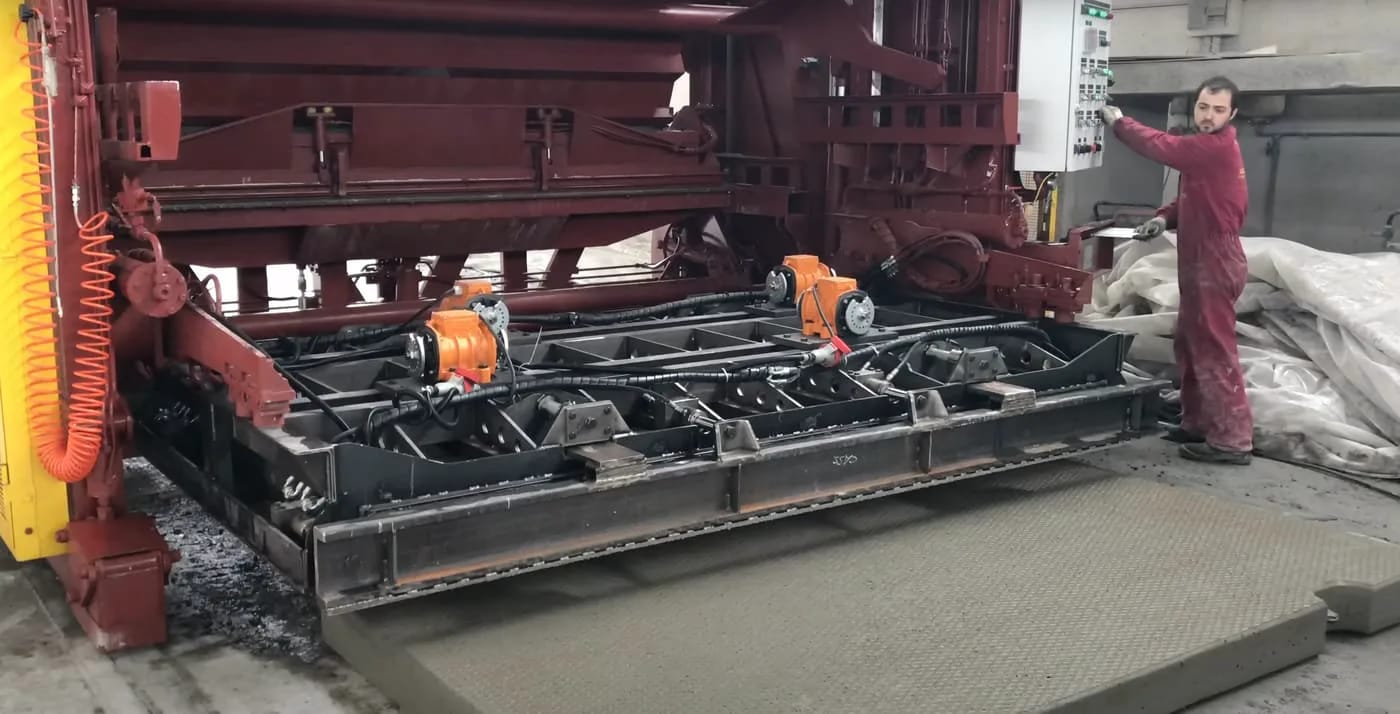

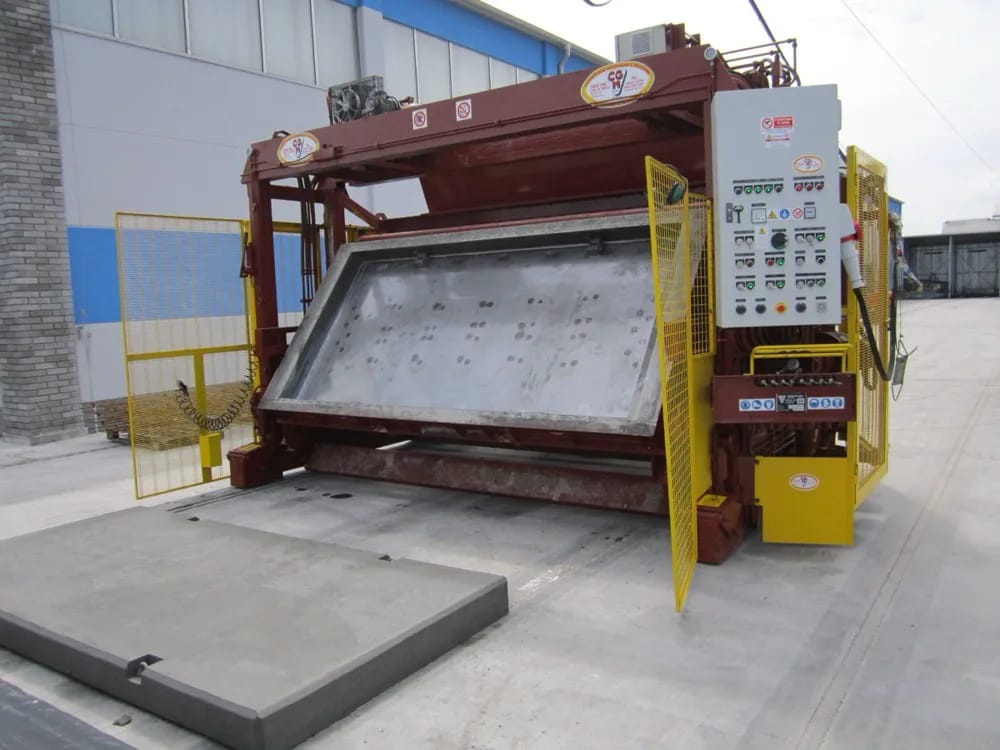

Насадка переворачивается одним движением и оставляет готовое изделие на полу цеха.
-

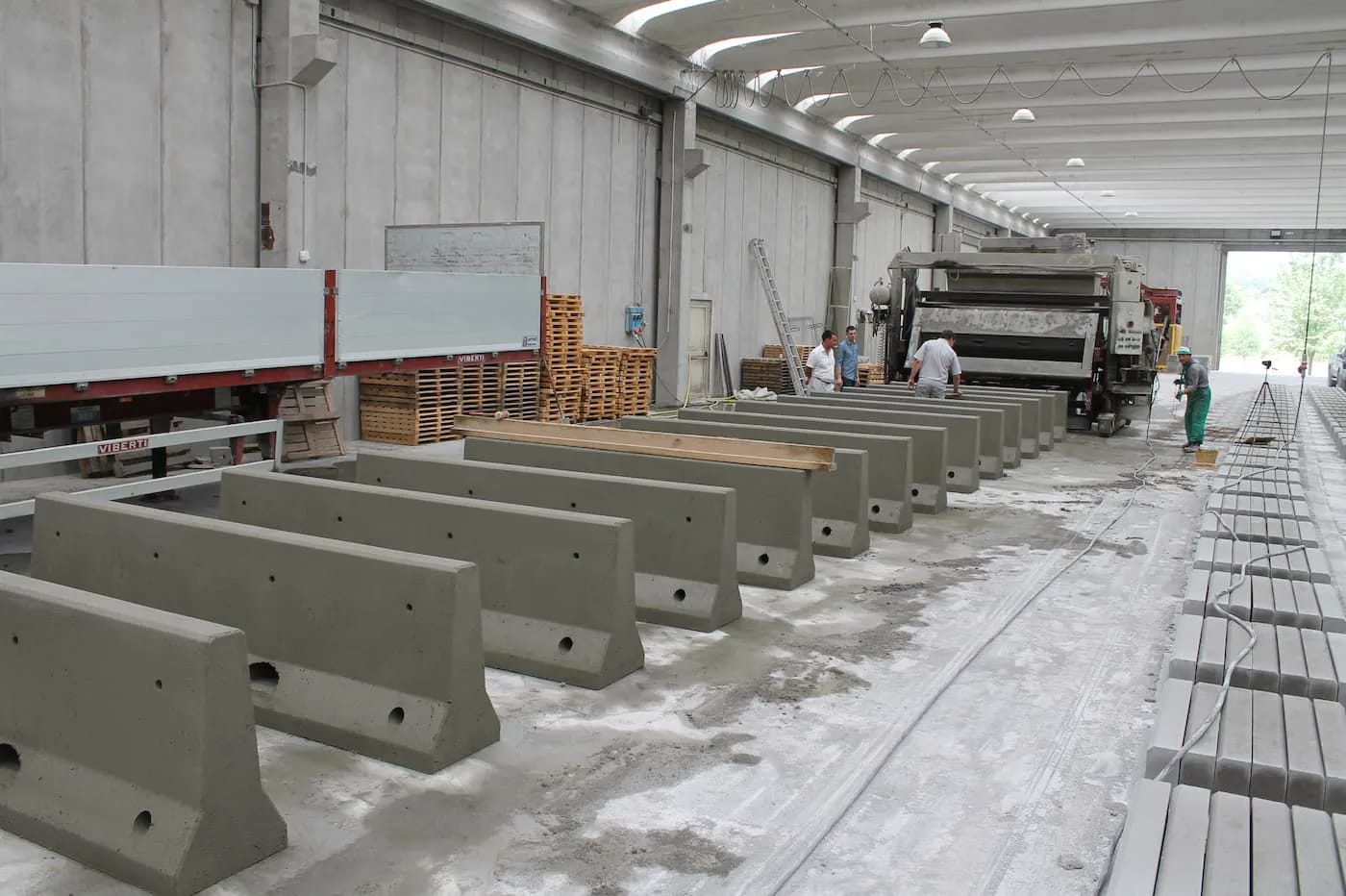

Переезд
Машина возвращает насадку в исходное положение и переезжает к месту следующей формовки.
Изделия
Что выпускают на машинах CGM
Выпуск за смену — ориентир по одной насадке; точная цифра зависит от типоразмера и смеси.
-
Колодезные кольца
до 160 шт. за смену
-

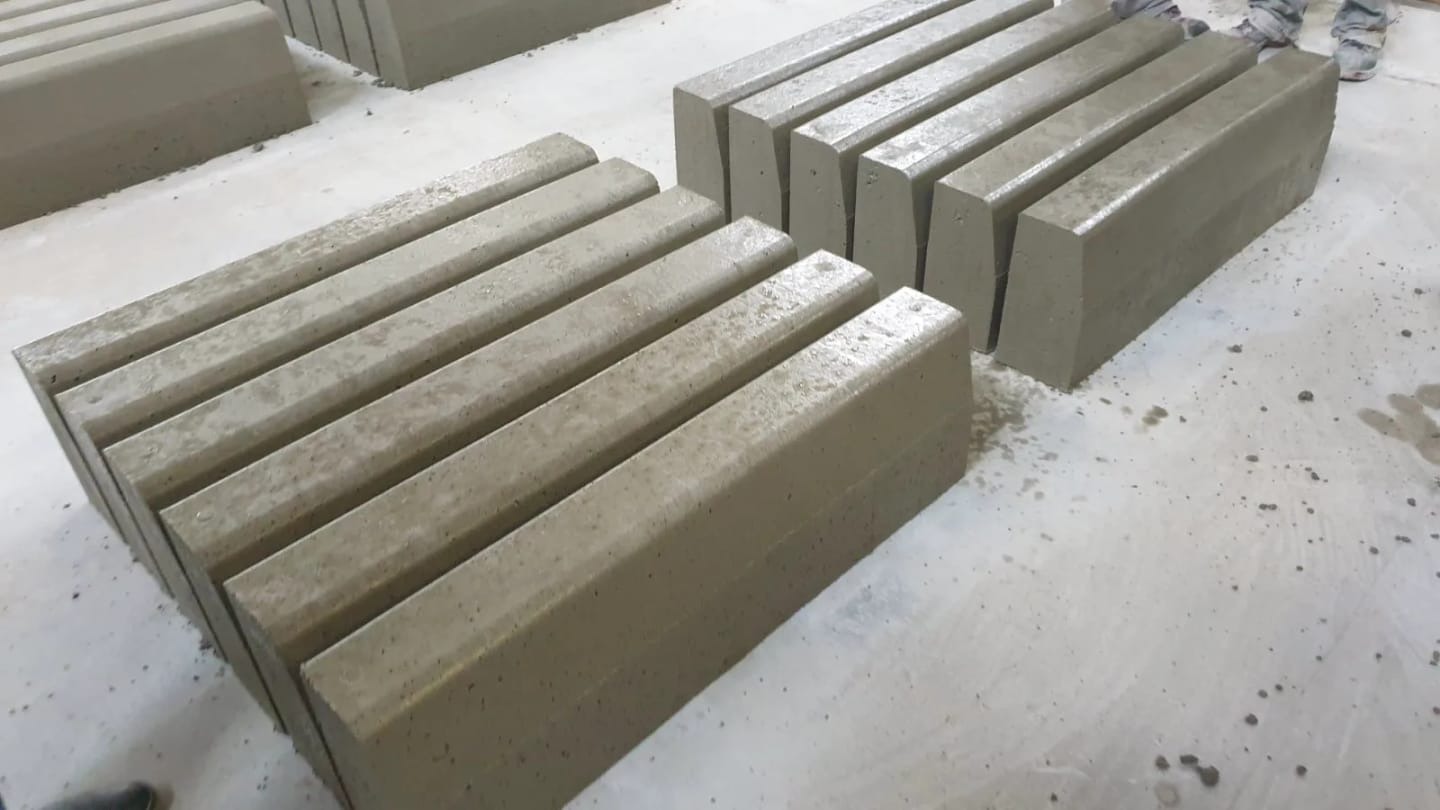

Бордюр
до 800 шт. за смену
-
Плиты дорожные
до 80 шт. за смену
-

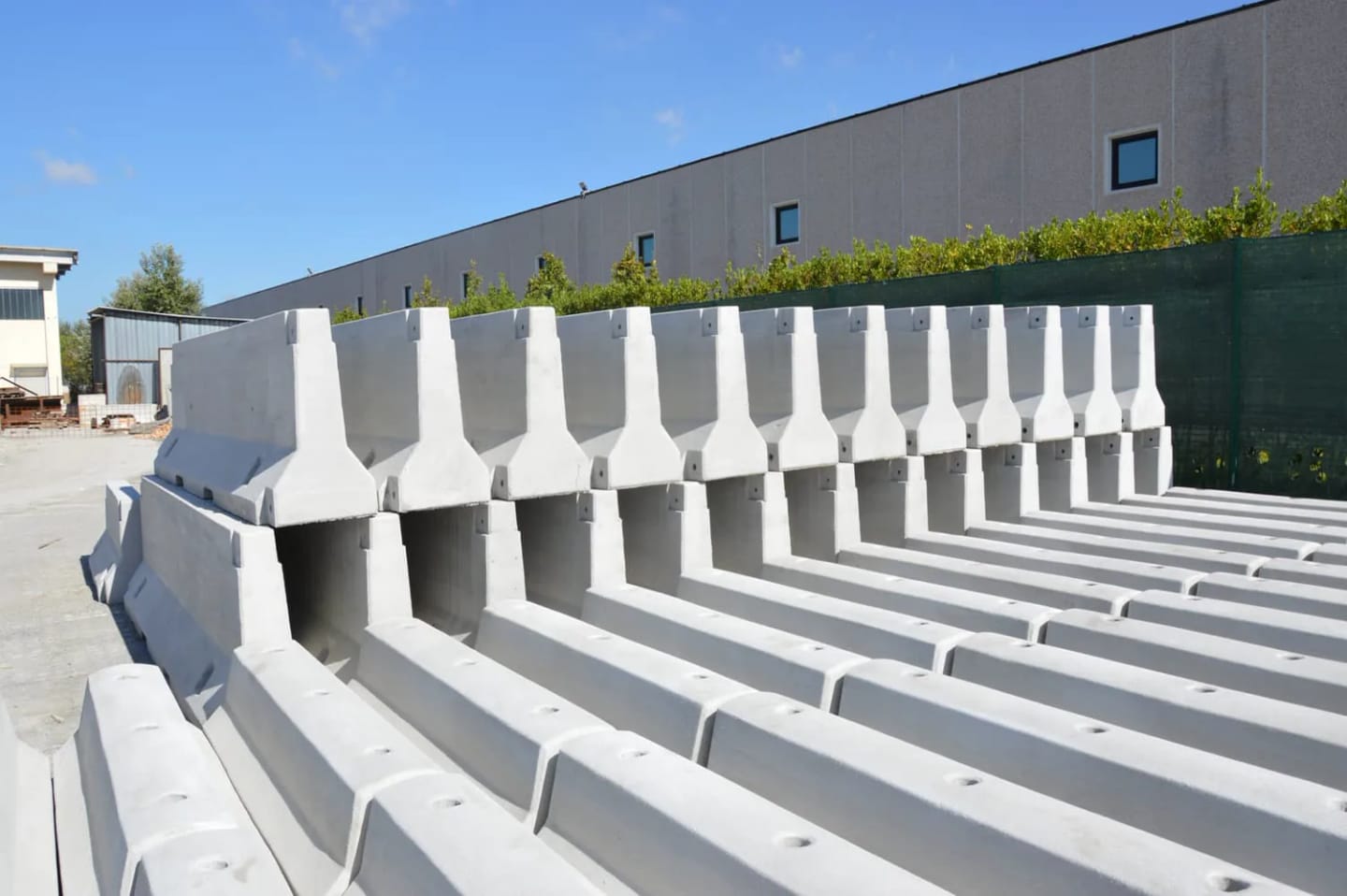

Нью-Джерси
до 60 шт. за смену
-

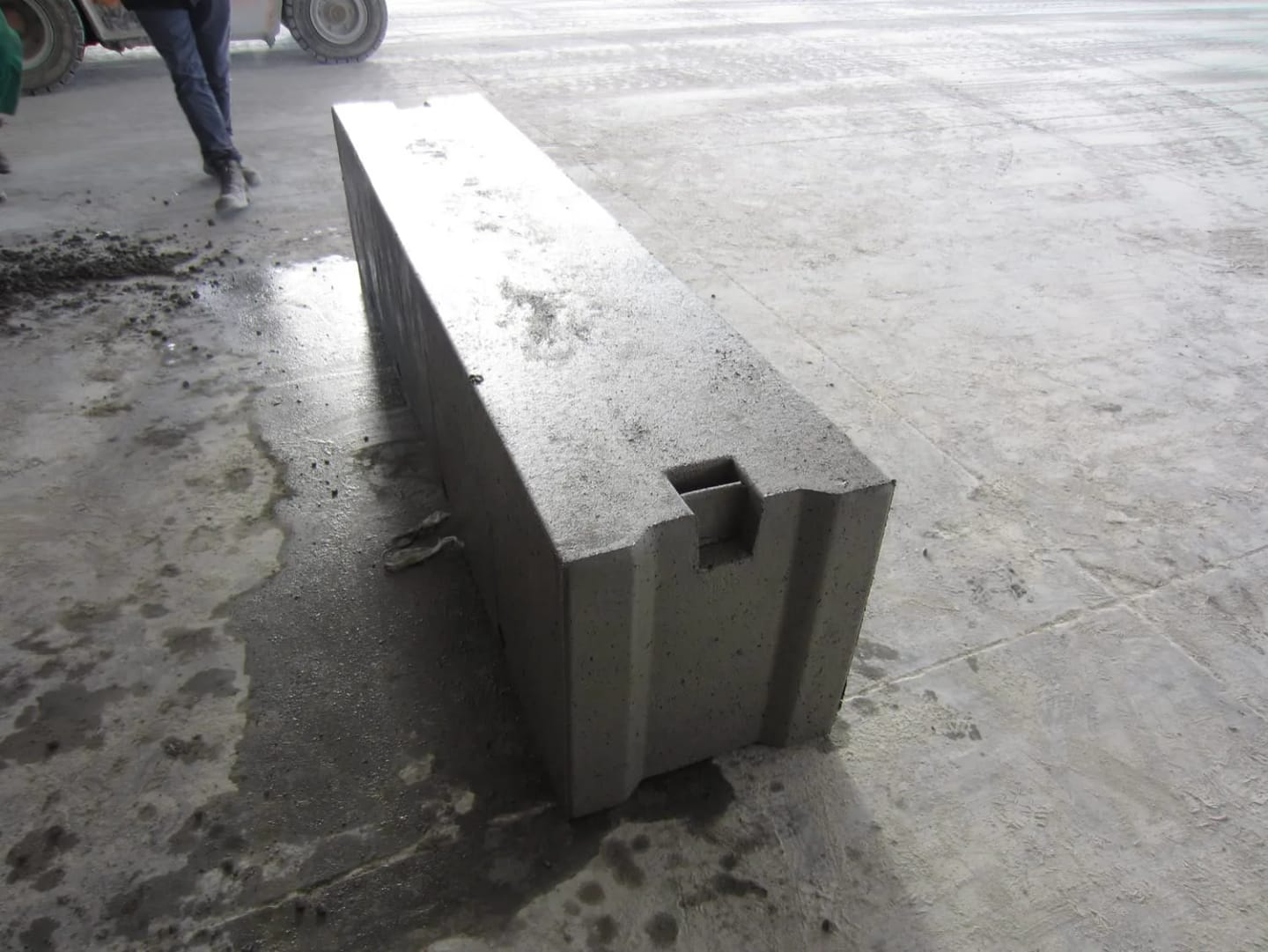

Блоки ФБС
до 220 шт. за смену
-

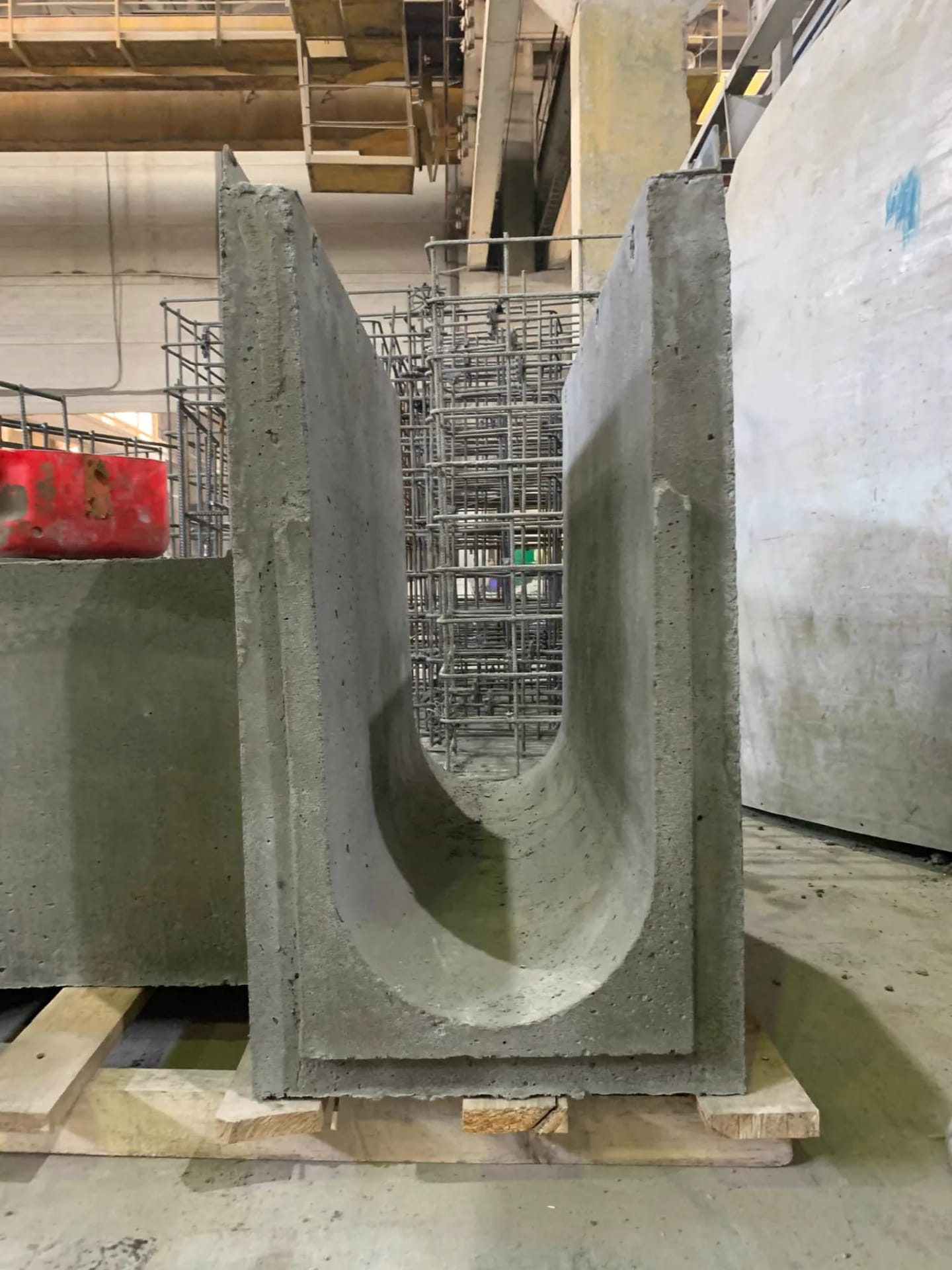

Лотки водоотводные
до 100 шт. за смену
-

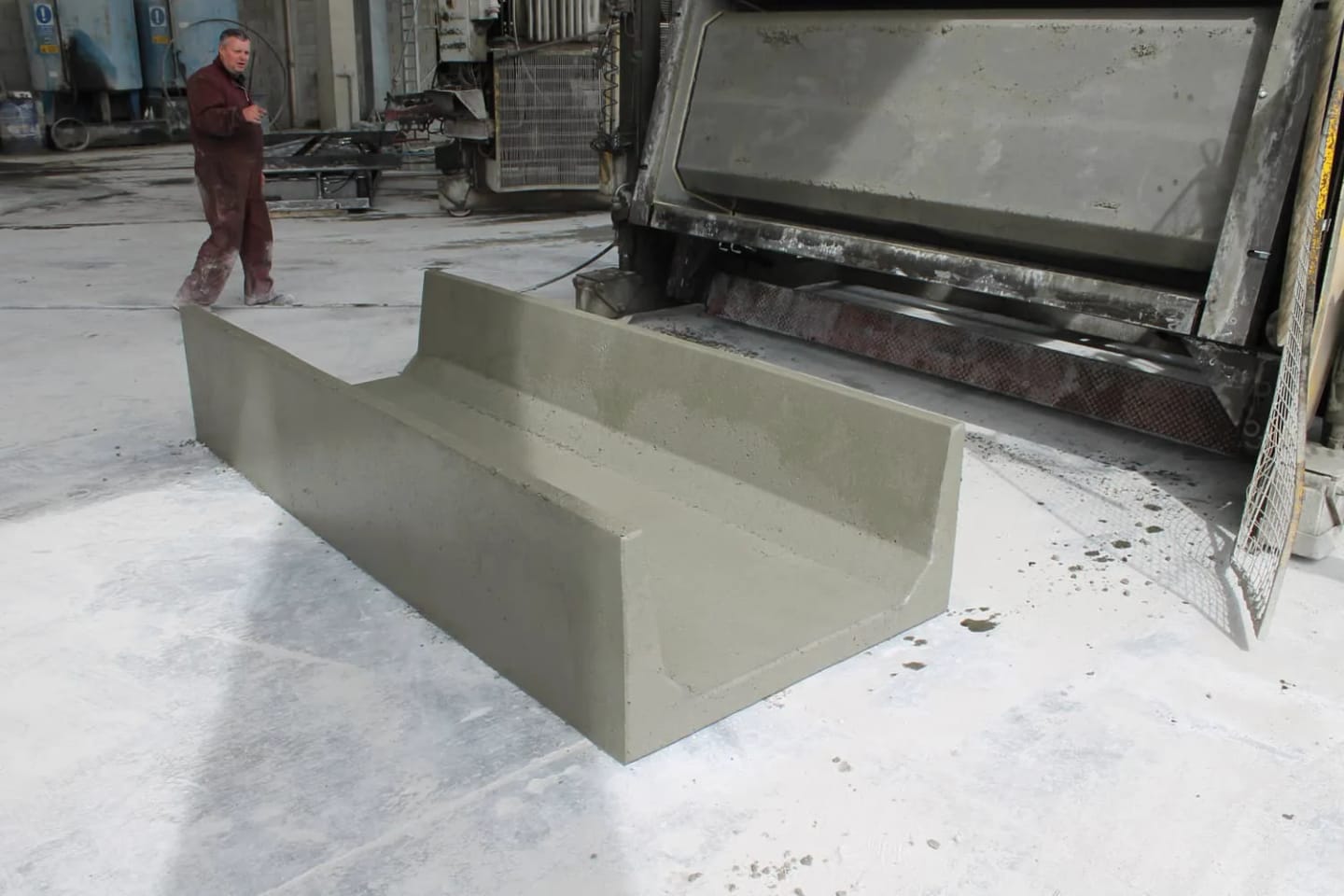

Лотки теплотрасс
до 80 шт. за смену
-

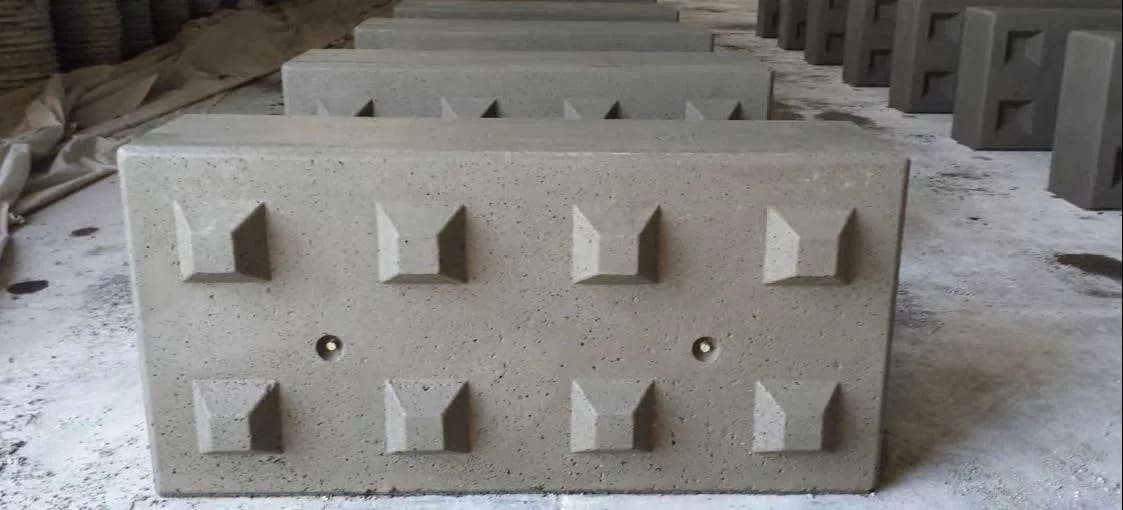

Лего-блоки
до 440 шт. за смену
Сравнение
Металлоформы или виброформование
| Металлоформы, агрегатно-поточная | Виброформование CGM | |
|---|---|---|
| Формы | одна форма — одно изделие в сутки | одна насадка — 50–60 изделий в сутки |
| Люди на линии | от 6 рабочих | 2 рабочих при машине |
| Тепловая обработка | пропарочные камеры | не нужна: изделие набирает прочность на полу |
| Подъёмная техника | мостовые краны и кран-балки | вилочный погрузчик |
| Бетон | пластичная смесь | жёсткая смесь, цемента до 10% меньше |
| Геометрия | у каждой формы свой допуск | одна насадка — одинаковые изделия |
Видео
Машина в работе
Запуск производства
Что нужно, чтобы начать
Помогаем подобрать оборудование под изделие и объём: машину, насадки и бетонный узел.
-
Площадка

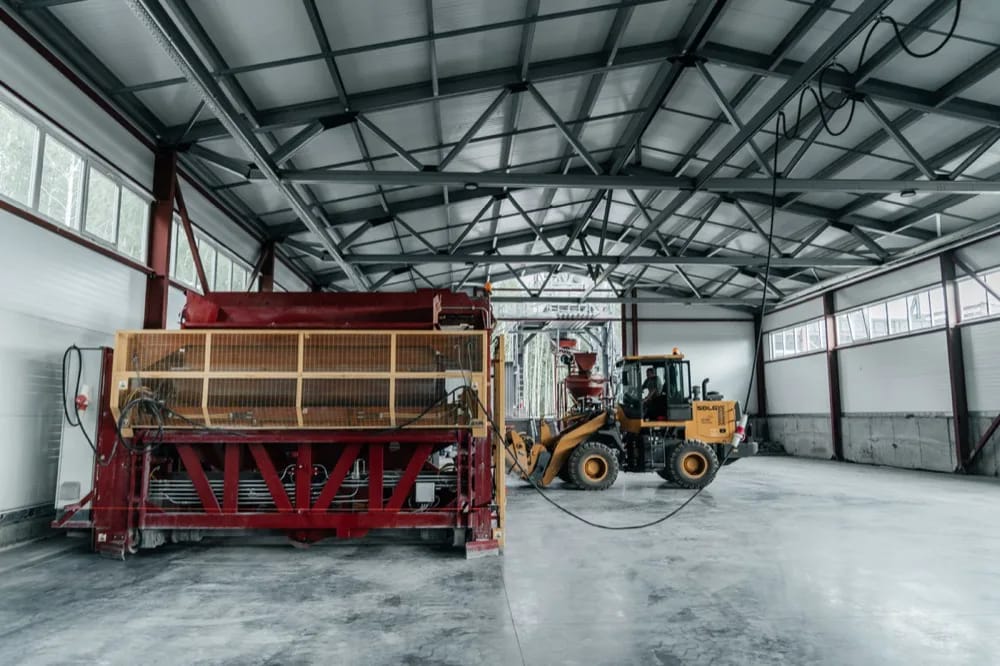

Главное — ровный промышленный пол. Летом можно работать под навесом, зимой — в лёгком цехе высотой от 5 м.
-
Бетонный узел
Планетарный смеситель с контролем влажности и дозаторы минимум на три фракции: песок 0–4, щебень 4–8 и 8–12 мм.
-
Техника
Бадья для подачи бетона на высоту загрузки бункера и погрузчик от 3 т для смены насадок.
-
Люди
Оператор и помощник на смену. Опыт не обязателен: работе на машине учатся за 2–3 дня.
Производства покупателей
Машины CGM на заводах ЖБИ
Более 100 машин работают в России — от Калининграда до Сахалина.
-

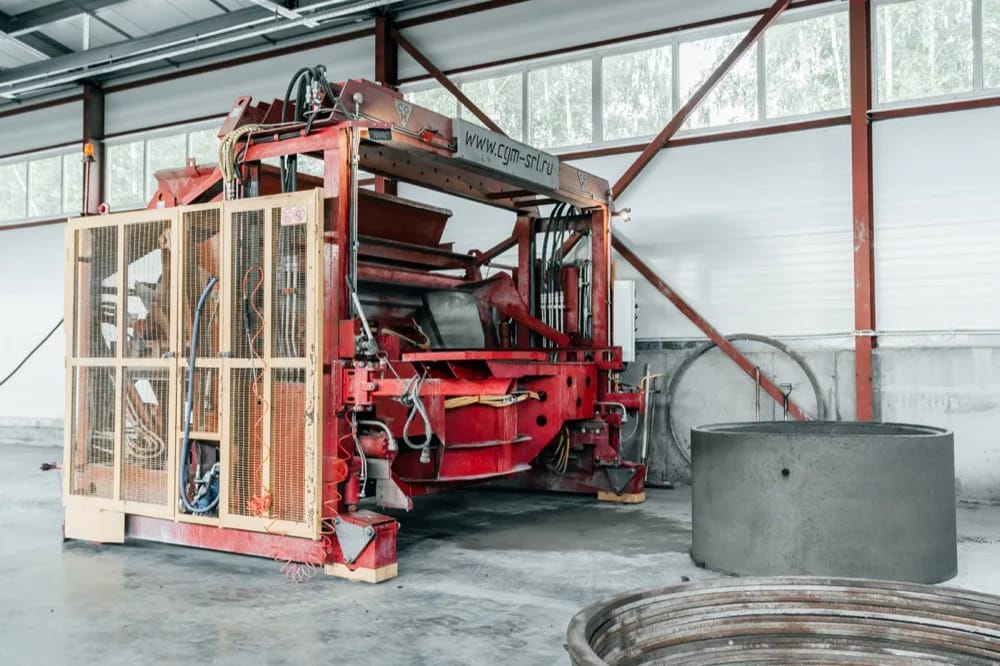

Машина CGM и колодезное кольцо после распалубки -
Машина CGM и погрузчик в цехе -

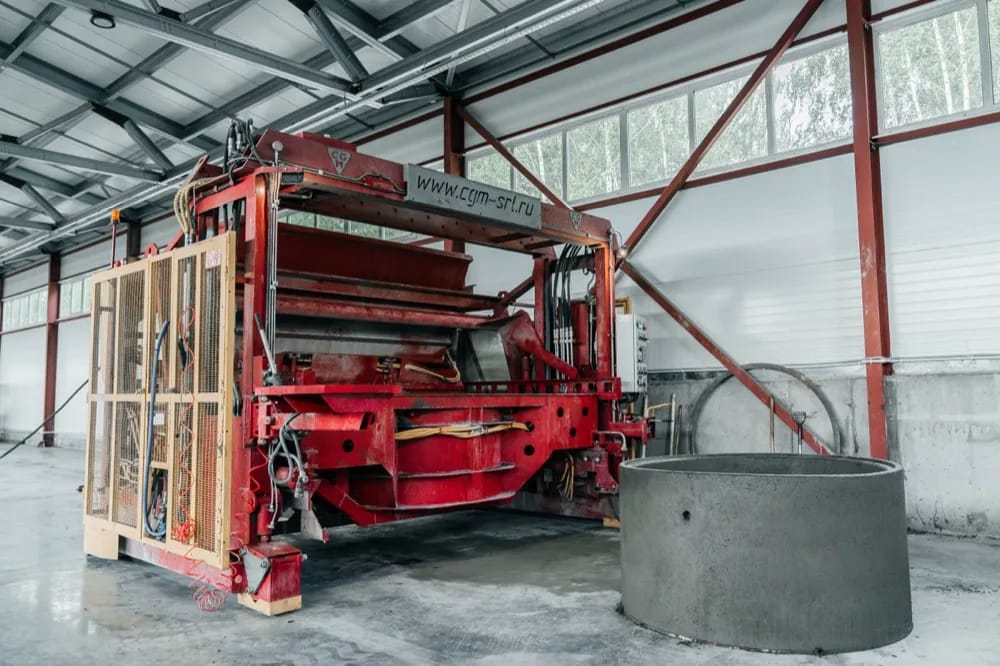

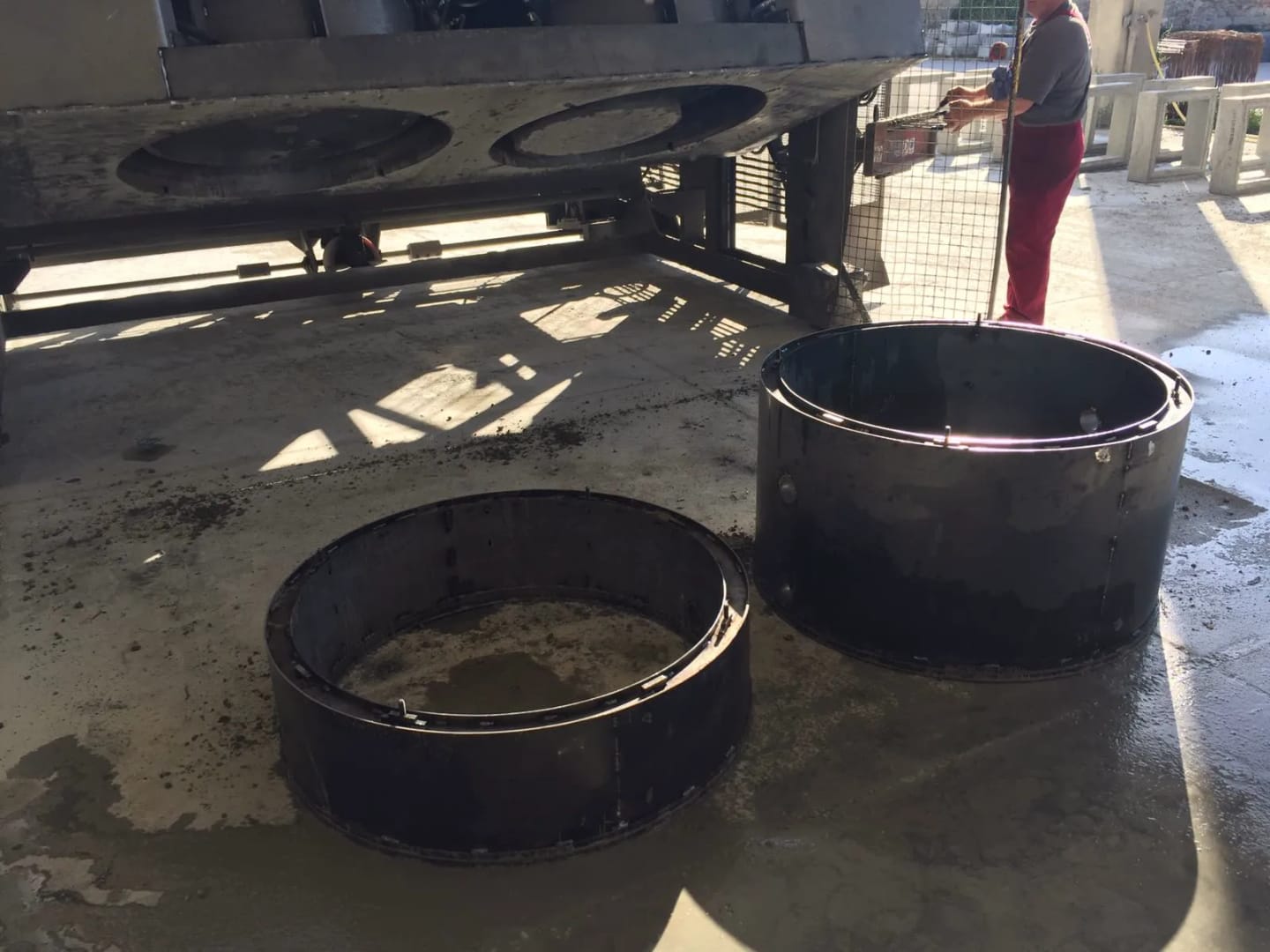

Формовка колодезных колец, вид сбоку -

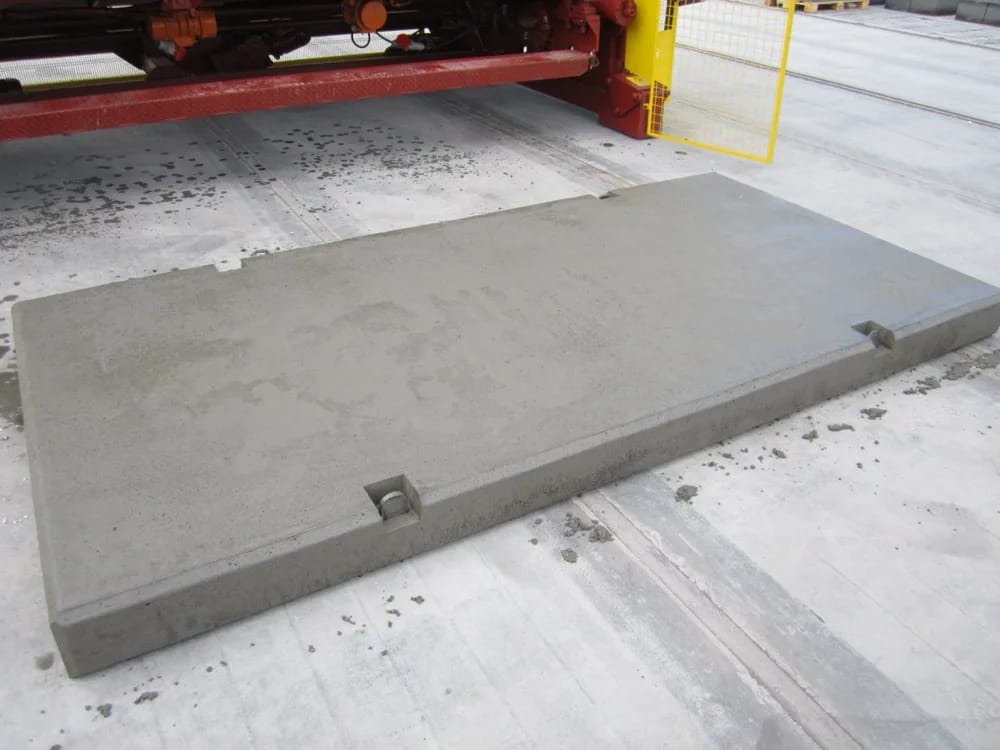

Готовая дорожная плита на полу цеха -

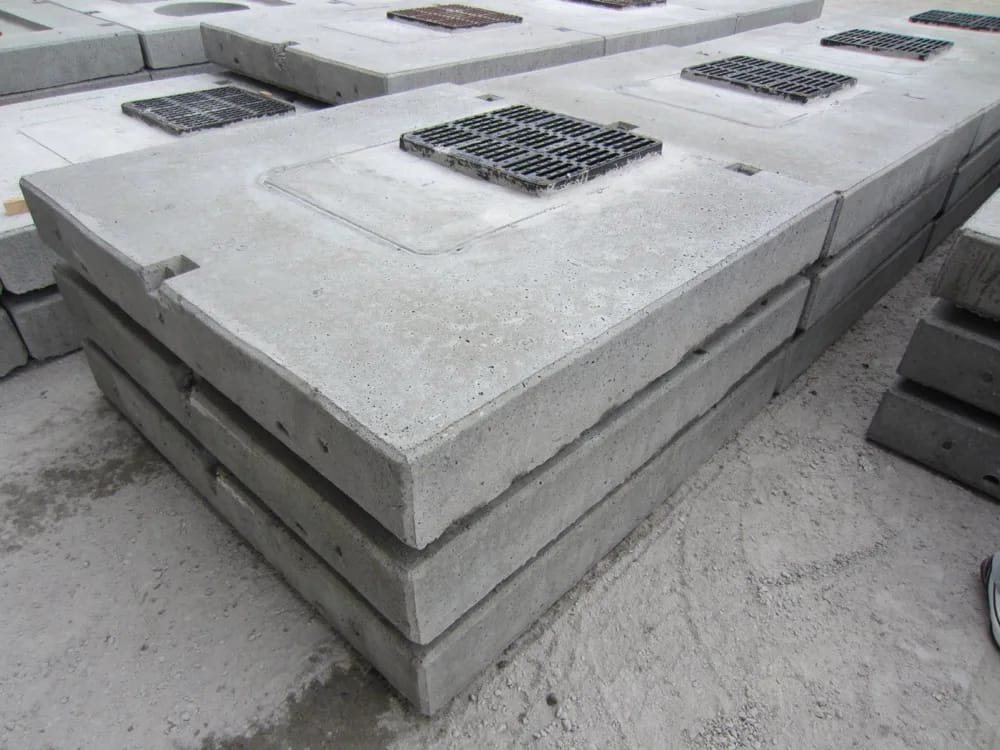

Дорожные плиты с решётками в штабеле -

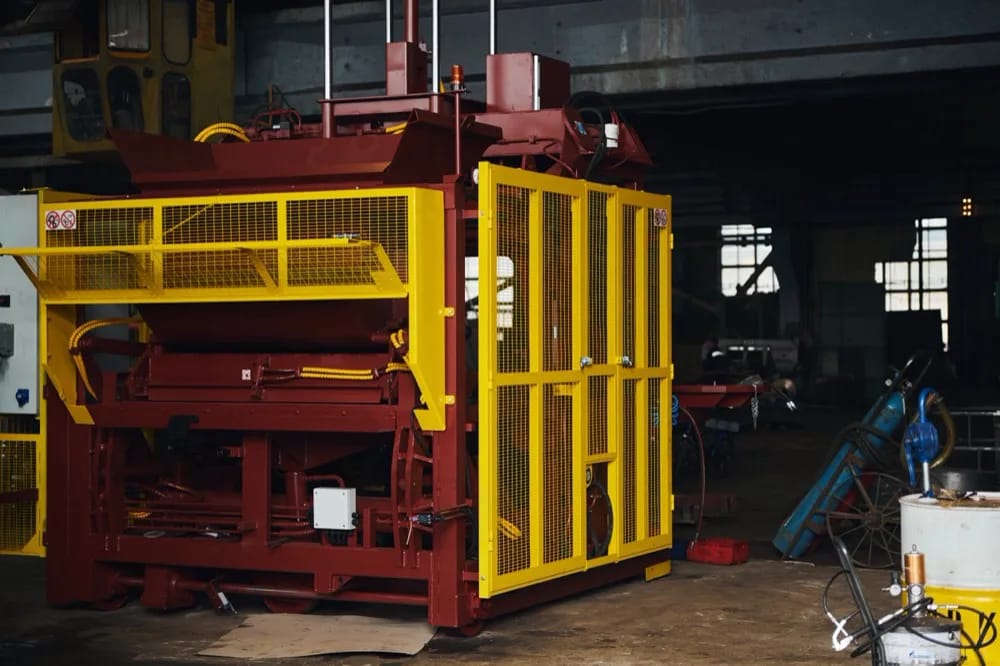

Машина CGM в сборочном цехе
Производство
Собственное производство в Ярославле
Начинали в 1962 году как ремонтно-механический завод. Сегодня делаем смесители, бетонные заводы и гидроцилиндры полного цикла на одной площадке: проектируем в 3D, режем и обрабатываем металл, куём, свариваем, собираем и красим.
- 6000+
- бетоносмесителей СБ выпущено
- ISO 9001
- сертифицированная система качества (ГОСТ Р ИСО 9001:2015)
- 12 раз
- на ВДНХ — дипломы 1-й и 2-й степени
-
01 / 07 Пролёт механического цеха -
02 / 07 Сборочный цех -
03 / 07 Механическая обработка -
04 / 07 Обрабатывающие центры с ЧПУ -
05 / 07 Ковка: заготовка из нагревательной печи -
06 / 07 Заготовка металла -
07 / 07 Готовый бетоносмеситель СБ
Вопросы
Вопросы и ответы
Ответим на технические вопросы и поможем подобрать модель.
Задать вопросЧем виброформование отличается от вибропресса?
Вибропресс делает мелкоштучные изделия на поддонах — плитку, камень. Машина CGM формует крупные ЖБИ прямо на пол цеха: кольца, плиты, блоки, лотки. Насадка сразу снимается, изделие набирает прочность на месте, а машина едет к следующей точке.
Какие изделия можно делать?
Кольца, крышки и днища колодцев, бордюр, лотки, дорожные плиты, ФБС, лего-блоки, Нью-Джерси, перемычки, вентблоки, утяжелители и другие — более 200 видов насадок. Насадку под своё изделие можно заказать по чертежу в пределах габаритов машины.
Нужна ли пропарка?
Нет. Изделие формуют из жёсткой смеси и сразу распалубливают, с пола его снимают на следующие сутки.
Какой смеситель нужен?
Планетарный, с контролем влажности: жёсткую смесь однородно перемешивает именно он. Планетарные смесители «Ярстройтехника» выпускает сама — их можно заказать вместе с машиной.
Сколько времени занимает смена насадки?
Около 30–40 минут, погрузчиком от 3 т.
Как быстро окупается?
Зависит от изделия, цены сбыта и загрузки. При загруженном производстве машина, по опыту покупателей, окупается примерно за год. Пришлите, что и в каком объёме планируете выпускать, — посчитаем на ваших цифрах.
Сколько стоит машина?
Цена зависит от модели, опций (пресс, поворотный механизм, кран) и набора насадок. Оставьте заявку — пришлём КП.
Контакты
Свяжитесь с заводом
