Бетоносмеситель СБ-138Б 1500 л
Самая ходовая модель серии СБ: 1500 л сухих составляющих, 1000 л бетона или 1200 л раствора за замес. Роторный, принудительного действия, двигатель 37 кВт. Производство — завод «Ярстройтехника», Ярославль.
Технические характеристики
- 1500 л
- загрузка сухими
- 1000 л
- бетона за замес
- 37 кВт
- двигатель
- 6000+
- СБ выпущено заводом
Описание
Устройство и назначение СБ-138Б
СБ-138Б (СБ 138) — тарельчатый бетоносмеситель роторного типа принудительного перемешивания. Это самая ходовая модель серии: она стоит на нашем бетонном заводе БСУ-60. Всего завод выпустил более 6000 смесителей СБ.
Инертные материалы, цемент, вода и добавки подаются через патрубки в крыше в неподвижную чашу. Ротор с лопастями и скребками вращается со скоростью 22,7 об/мин; лопасти стоят на разном удалении от оси и под разными углами, поэтому смесь движется и вдоль, и поперёк чаши. Бетон готов за 30 секунд, раствор — за 65. Крутящий момент передаёт планетарный двухступенчатый редуктор СБ-138Б.57.000 с передаточным числом 42,7.
Присоединительные размеры СБ-138Б не менялись за всё время выпуска. Новый смеситель устанавливается на место прежнего на узлах 20–30-летней давности, запчасти — броня, лопасти, скребки, редукторы — подходят к смесителям любого года выпуска.
Область применения
- Замена изношенного СБ-138 на действующем узле
- БСУ и растворобетонные узлы
- Заводы ЖБИ, металлургия, огнеупоры
Характеристики
Технические характеристики СБ-138Б
| Загрузка сухими составляющими | 1500 ±150 л |
|---|---|
| Готовый замес бетонной смеси | 1000 ±100 л |
| Готовый замес строительного раствора | 1200 ±120 л |
| Время перемешивания бетона | не более 30 с |
| Время перемешивания раствора | не более 65 с |
| Крупность заполнителя | не более 70 мм |
| Рабочее давление в пневмоцилиндре | 6 кгс/см² |
| Частота тока | 50 Гц ±2,5% |
| Напряжение цепей управления | 220 В ±2,5% |
| Напряжение силовых цепей | 380 В ±2,5% |
| Двигатель | АИР225М6, 37 кВт, 980 об/мин |
| Редуктор | планетарный двухступенчатый СБ-138Б.57.000, i = 42,7 |
| Габариты (Д × Ш × В) | 3415 × 2696 × 1855 мм |
| Частота вращения ротора | 22,7 об/мин |
| Броня | сталь 65Г: стакан и бок — 8 мм, дно и затвор — 10 мм |
| Затвор выгрузки | секторный, с пневмоприводом |
| Масса | не более 3500 кг |
Как мы работаем
Делаем, консультируем и обслуживаем сами
Завод «Ярстройтехника» выпускает бетоносмесители СБ в собственных цехах в Ярославле. Вопросы по смесителю вы решаете с заводом напрямую — до покупки и после.
-
Своё производство
Резка, мехобработка, сварка, сборка и ОТК — в цехах завода в Ярославле.
-
Консультации инженеров
На технические вопросы отвечают сервисная служба и конструкторский отдел завода.
-
Запчасти с завода
Броня, лопасти, скребки, редукторы — собственного производства, склад в Ярославле.
-
Размеры не меняются
Присоединительные размеры СБ прежние: новый смеситель встаёт на место старого, детали подходят к узлам 20‑летней давности.
Условия
Условия поставки
Цена, срок изготовления и комплектация фиксируются в коммерческом предложении и договоре поставки.
-
Цена
Цена завода
В КП — цена, комплектация и срок изготовления.
-
Срок
30 рабочих дней
Изготовление под заказ. Дата отгрузки фиксируется в договоре.
-
Оплата
50 / 50
Аванс 50 %, остаток — после изготовления. Лизинг — например, Сбер Лизинг 30/70.
-
Гарантия
1 год
Условия — в паспорте изделия. Запчасти и сервис — от завода.
-
Отгрузка
Ярославль
С площадки завода в транспортную компанию по выбору заказчика, в любой регион.
-
Документы
Паспорт
Паспорт изделия, руководство по эксплуатации с инструкцией по установке, декларация ЕАЭС.
Модельный ряд
Модельный ряд бетоносмесителей СБ
Модель подбирается по производительности бетоносмесительного узла и составу смеси.
| Модель | Загрузка сухими | Замес бетона | Замес раствора | Перемешивание бетона | Масса |
|---|---|---|---|---|---|
| СБ-146А | 750 ±75 л | 500 ±50 л | 650 ±65 л | не более 30 с | 2846 кг |
| СБ-146АМ | 1125 ±110 л | 750 ±70 л | 900 ±95 л | не более 30 с | 3100 кг |
| СБ-146Б | 1500 ±150 л | 1000 ±100 л | 1200 ±120 л | не более 30 с | 3167 кг |
| СБ-138Б — эта модель | 1500 ±150 л | 1000 ±100 л | 1200 ±120 л | не более 30 с | не более 3500 кг |
Преимущества
Преимущества бетоносмесителей СБ
Бетоносмесители СБ выпускаются серийно: отработанная конструкция, неизменные присоединительные размеры, запчасти собственного производства.
-
Неизменные присоединительные размеры
Новый смеситель устанавливается на узлы 20–30-летней давности без доработки.
-
Более 6000 выпущено
Серийный выпуск по ТУ 66-27.08-01-93. Конструкция проверена десятилетиями работы на БСУ и заводах ЖБИ.
-
Бетонные смеси и растворы
Перемешивание бетона — до 30 с, раствора — до 65 с; крупность заполнителя — до 70 мм.
-
Броня из стали 65Г
Сменная броня из износостойкой стали: 8 мм на стакане и стенках, 10 мм на дне и затворе.
-
Запчасти собственного производства
Броня, лопасти, скребки, лопастедержатели, редукторы; подбор по номеру смесителя.
-
Обслуживание без импортных поставок
Запчасти к СБ производятся в Ярославле — сроки ремонта не зависят от поставок из-за рубежа.
Производство
Собственное производство в Ярославле
Начинали в 1962 году как ремонтно-механический завод. Сегодня делаем смесители, бетонные заводы и гидроцилиндры полного цикла на одной площадке: проектируем в 3D, режем и обрабатываем металл, куём, свариваем, собираем и красим.
- 6000+
- бетоносмесителей СБ выпущено
- ISO 9001
- сертифицированная система качества (ГОСТ Р ИСО 9001:2015)
- 12 раз
- на ВДНХ — дипломы 1-й и 2-й степени
-
01 / 07 Пролёт механического цеха -
02 / 07 Сборочный цех -
03 / 07 Механическая обработка -
04 / 07 Обрабатывающие центры с ЧПУ -
05 / 07 Ковка: заготовка из нагревательной печи -
06 / 07 Заготовка металла -

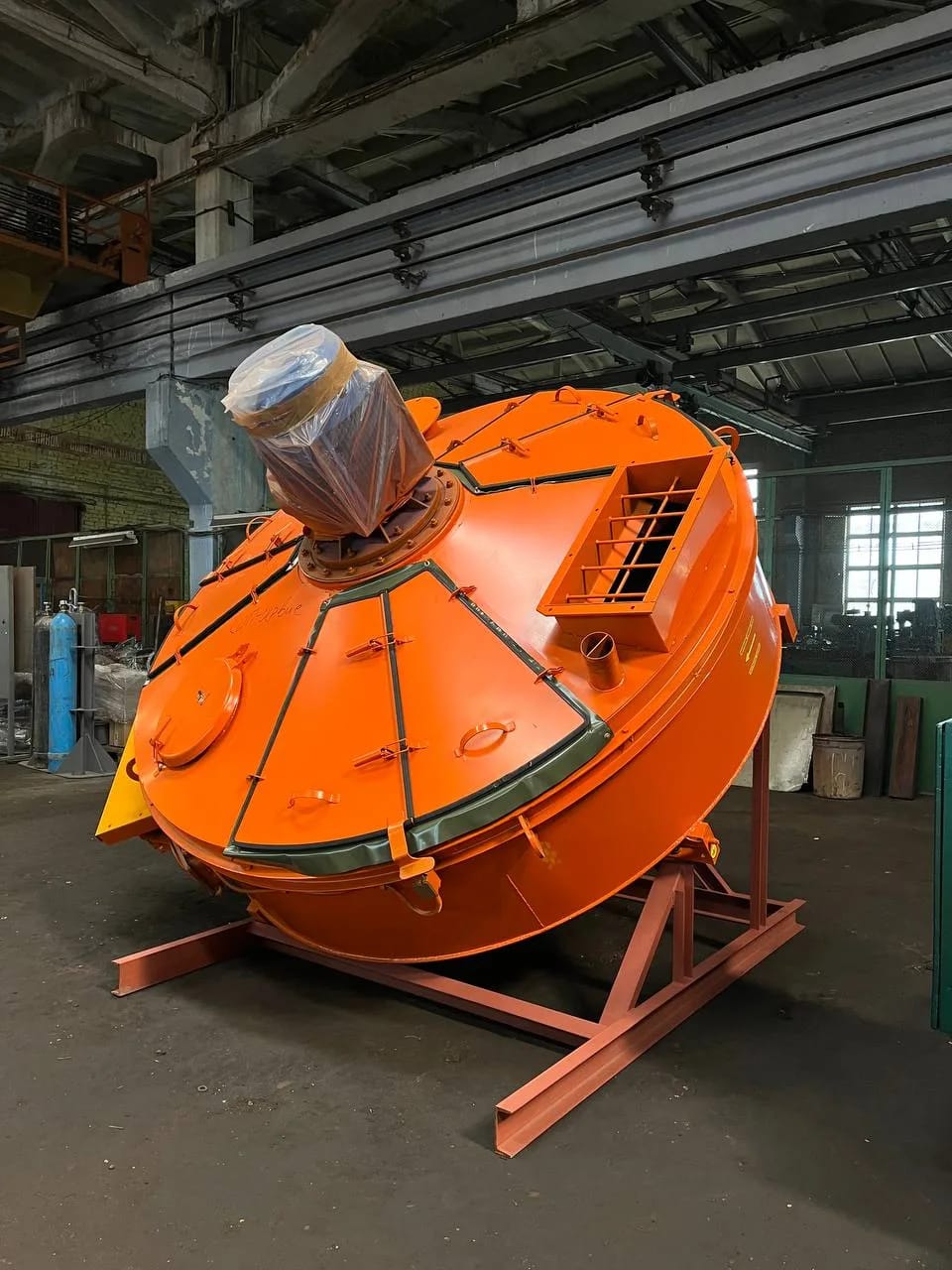

07 / 07 Готовый бетоносмеситель СБ
Вопросы
Вопросы и ответы по СБ-138Б
Ответим на технические вопросы и поможем подобрать модель.
Задать вопросЧем СБ-138Б отличается от СБ-138 и СБ-138БМ?
«СБ 138» — общее название модели, СБ-138Б — её актуальное исполнение, которое мы выпускаем. Обозначение «БМ» продавцы обычно ставят на комплект с пультом управления пневмоцилиндром затвора. Наш СБ-138Б поставляется без пульта, с электроразводкой для его подключения.
Можно ли купить СБ-138Б с подставкой?
Да, смеситель поставляется с подставкой для перевозки или без неё — укажите в заявке, какой вариант нужен.
Сколько стоит бетоносмеситель?
Цена зависит от модели и комплектации. Оставьте заявку или позвоните — пришлём коммерческое предложение с ценой завода, комплектацией и сроком изготовления. Поставка — напрямую от завода-изготовителя.
Какой срок изготовления бетоносмесителя СБ?
Бетоносмесители СБ изготавливаются под заказ, срок — 30 рабочих дней. Дата отгрузки фиксируется в договоре.
Как оплатить? Есть ли лизинг?
Аванс 50 %, остальные 50 % — после того как смеситель изготовлен. Доступен лизинг, чаще всего — через Сбер Лизинг по схеме 30/70.
Подойдёт ли новый СБ вместо старого на действующем узле?
Да. Присоединительные размеры бетоносмесителей СБ не менялись за всё время выпуска: новый смеситель и запчасти устанавливаются на место прежних, в том числе на узлах 20-летней давности и старше.
Входит ли в комплект пульт управления?
Пульт управления и частотный преобразователь в комплект не входят. Смеситель поставляется с электроразводкой для подключения пульта, напряжение цепей управления — 220 В, силовых — 380 В.
Что входит в гарантию?
Гарантия — 1 год, условия описаны в паспорте изделия. Быстроизнашиваемые детали (броня, лопасти, скребки, резинотехнические изделия) гарантией не покрываются и поставляются заводом как запчасти.
Где брать запчасти к бетоносмесителю СБ?
Броню, лопасти, скребки, лопастедержатели, редукторы и затворы завод производит сам. Деталь подбирается по номеру смесителя или фото узла.
Как осуществляется отгрузка?
Отгрузка — с площадки завода в Ярославле в транспортную компанию по выбору заказчика, в любой регион. Погрузка выполняется силами завода.
Как выполняется установка?
Смеситель поставляется готовым к установке, в комплекте — паспорт и руководство по эксплуатации с инструкцией по установке. Установка выполняется силами заказчика, сервисная служба завода консультирует по ходу работ.
Где производят смесители?
На заводе «Ярстройтехника» в Ярославле, ул. Гагарина, 64а. Завод работает с 1962 года; проектирование в 3D, металлообработка, сварка, сборка и окраска выполняются на одной площадке. Броня, лопасти, редукторы и гидроцилиндры к смесителям — также собственного производства.
-
