Запчасти для бетоносмесителей от завода-изготовителя
Комплекты и детали для бетоносмесителей СБ-138Б, СБ-146А, СБ-146Б и планетарного смесителя «Прево». Изготовление по конструкторской документации завода, подбор по номеру смесителя.
Подбор запчасти по фото
- 30
- типовых комплектов
- 34
- востребованных деталей
- ≈ 320
- позиций в составе каждого СБ
- КД завода
- изготовление по чертежам
Подбор
Подбор запчасти за 3 шага
Не знаете обозначение детали? Выберите модель и узел, приложите фото — менеджер сверит по конструкторской документации и пришлёт КП.
Возможно, вам нужно
- Комплект болтов крепления лопастей и скребков
- Комплект лопастей и скребков СБ-138Б
- Комплект обечаек и пыльников ротора
- Комплект пят с пружинами ротора
- Комплект втулок ротора СБ-138Б.63.005
- Комплект лопастедержателей с рычагом и стойкой СБ-138Б
- Комплект стальных лопастей и скребков СБ-146Б
- Комплект брони СБ-138Б: дно и затвор 10 мм, бок и стакан 8 мм
- Комплект брони СБ-146А: дно и затвор 10 мм, бок и стакан 8 мм
- Комплект сателлитов СБ-138Б.47.012 с подшипниками и стопорными кольцами
- Комплект кулаков в сборе
- Комплект лопастедержателей с рычагом и стойкой СБ-146Б
- Комплект полиуретановых лопастей и скребков
- Комплект брони СБ-138Б: дно, затвор, бок и стакан 10 мм
- Комплект сателлитов СБ-138Б.47.028 с подшипниками и стопорными кольцами
- Комплект болтов ротора СБ-138Б.63.004
- Комплект вал-шестерни СБ-138Б.47.022М с зубчатой муфтой СБ-138Б.47.044
- Комплект лопастедержателей с рычагом и стойкой СБ-146А
- Комплект брони СБ-138Б (с СВ): дно и затвор 10 мм, бок и стакан 8 мм
- Комплект брони СБ-146Б (с СВ): дно и затвор 10 мм, бок и стакан 8 мм
- Комплект вала СБ-138Б.47.070 с пробкой и втулками
- Комплект корпуса редуктора СБ-138Б.57.005 со стаканом и крепежом
- Комплект шпонок ротора
- Комплект: крышка СБ-138А.37.004В и втулка СБ-138А.37.021
- Комплект крышки и Р-образного уплотнителя СБ-146А
- Комплект лопастей и скребков СБ-146А
- Комплект электродвигателя со стаканом СБ-138Б
- Комплект брони СБ-146Б: дно и затвор 10 мм, бок и стакан 8 мм
- Комплект крышки и Р-образного уплотнителя СБ-138Б
- Корпус ротора со втулками
- Редуктор планетарный ПБС «Прево»
- Сателлит СБ-138Б.47.012
- Вал-шестерня СБ-138Б.47.011М
- Венец СБ-138Б.57.017-АБ
- Венец редуктора СБ-138Б.57.007-АБ
- Затвор С-951.04.000
- Лопасть СБ-138Б.63.007
- Болт СБ-138Б.63.004
- Водило СБ-138Б.47.016
- Корпус редуктора СБ-138Б.57.005
- Крышка СБ-138А.37.004В
- Редуктор планетарный СБ-138Б.57.000
- Сателлит СБ-138Б.47.028
- Вал-шестерня СБ-138Б.47.022М
- Водило СБ-138Б.47.043
- Стакан редуктора СБ-138Б.57.003
- Зубчатый венец m3 z75 редуктора «Прево»
- Скребок СБ-138Б.63.009А
- Болт С-355.08.018Б
- Болт СБ-138Б.63.008Б
- Вал СБ-138Б.47.070
- Крышка редуктора СБ-138Б.47.004
- Ротор СБ-138Б.63.000
- Скребок СБ-138Б.63.011А
- Скребок СБ-146Б.02.001
- Скребок СБ-146Б.02.002
- Втулка СБ-138А.37.021
- Корпус редуктора СБ-138Б.47.001
- Лопастедержатель СБ-138Б.63.200
- Лопастедержатель СБ-138Б.63.300
- Лопастедержатель СБ-138Б.63.500
- Лопастедержатель СБ-138Б.63.600
- Пневмоцилиндр 160x500 в сборе
- Рычаг СБ-146А.02.200
Фото и контакты
Заявка отправлена
Менеджер свяжется с вами в рабочее время.
Срочный вопрос — позвоните: 8 (800) 234-91-54
Комплекты
Типовые комплекты запчастей
Комплекты сформированы по фактическим заказам: всё необходимое для замены узла в одной поставке. Первыми — наиболее востребованные.
Ротор
Броня чаши
| Комплект | Для моделей | Состав | Подробнее |
|---|---|---|---|
| Комплект брони СБ-138Б: дно и затвор 10 мм, бок и стакан 8 мм | СБ-138Б | 6 позиций | |
| Комплект брони СБ-146А: дно и затвор 10 мм, бок и стакан 8 мм | СБ-146А | 6 позиций | |
| Комплект брони СБ-138Б: дно, затвор, бок и стакан 10 мм | СБ-138Б | 6 позиций | |
| Комплект брони СБ-138Б (с СВ): дно и затвор 10 мм, бок и стакан 8 мм | СБ-138Б | по номеру смесителя | |
| Комплект брони СБ-146Б (с СВ): дно и затвор 10 мм, бок и стакан 8 мм | СБ-146Б | 7 позиций | |
| Комплект брони СБ-146Б: дно и затвор 10 мм, бок и стакан 8 мм | СБ-146Б | по номеру смесителя |
Редуктор
| Комплект | Для моделей | Состав | Подробнее |
|---|---|---|---|
| Комплект сателлитов СБ-138Б.47.012 с подшипниками и стопорными кольцами | СБ-138Б | 3 позиции | |
| Комплект сателлитов СБ-138Б.47.028 с подшипниками и стопорными кольцами | СБ-138Б | 3 позиции | |
| Комплект вал-шестерни СБ-138Б.47.022М с зубчатой муфтой СБ-138Б.47.044 | СБ-138Б | 6 позиций | |
| Комплект вала СБ-138Б.47.070 с пробкой и втулками | СБ-138Б | 4 позиции | |
| Комплект корпуса редуктора СБ-138Б.57.005 со стаканом и крепежом | СБ-138Б | 6 позиций | |
| Комплект: крышка СБ-138А.37.004В и втулка СБ-138А.37.021 | СБ-138Б | по номеру смесителя |
Крышка
| Комплект | Для моделей | Состав | Подробнее |
|---|---|---|---|
| Комплект крышки и Р-образного уплотнителя СБ-146А | СБ-146А | 1 позиция | |
| Комплект крышки и Р-образного уплотнителя СБ-138Б | СБ-138Б | 2 позиции |
Привод
| Комплект | Для моделей | Состав | Подробнее |
|---|---|---|---|
| Комплект электродвигателя со стаканом СБ-138Б | СБ-138Б | 2 позиции |
Детали
Детали по узлам смесителя
Ротор

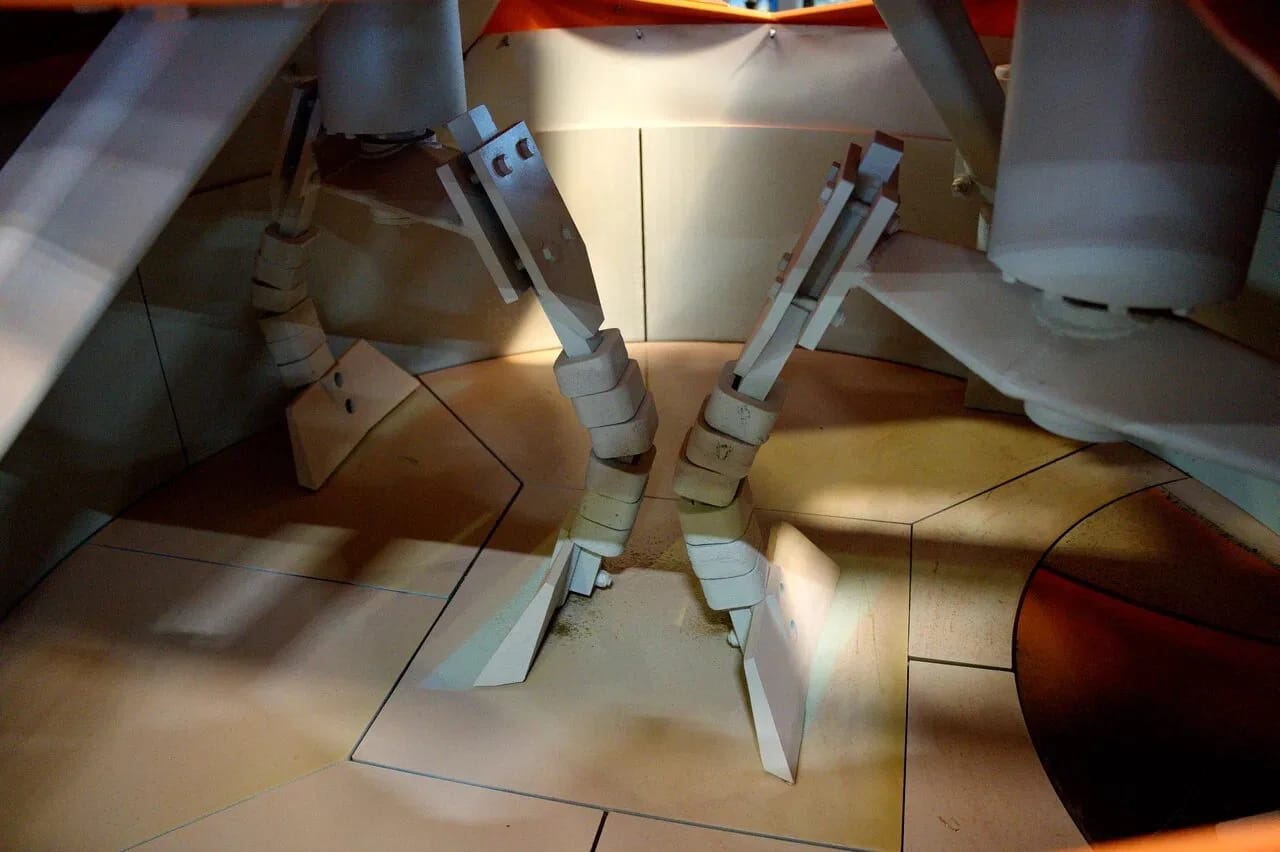

Ротор с лопастями и скребками вращается в неподвижной чаше и перемешивает смесь. Лопасти, скребки, лопастедержатели, пяты, пружины и втулки — быстроизнашиваемые детали, их заменяют при плановом обслуживании.
| Наименование | Обозначение | Для моделей | На смеситель | Подробнее |
|---|---|---|---|---|
| Лопасть | СБ-138Б.63.007 | СБ-138Б, СБ-146А, СБ-146Б | 6 шт. | |
| Болт | СБ-138Б.63.004 | СБ-138Б, СБ-146А, СБ-146Б | 14 шт. | |
| Скребок | СБ-138Б.63.009А | СБ-138Б, СБ-146А | 1 шт. | |
| Болт | С-355.08.018Б | СБ-138Б, СБ-146А, СБ-146Б | 15 шт. | |
| Болт | СБ-138Б.63.008Б | СБ-138Б, СБ-146А, СБ-146Б | 3 шт. | |
| Ротор | СБ-138Б.63.000 | СБ-138Б | 1 шт. | |
| Скребок | СБ-138Б.63.011А | СБ-138Б, СБ-146А | 1 шт. | |
| Скребок | СБ-146Б.02.001 | СБ-146Б | 1 шт. | |
| Скребок | СБ-146Б.02.002 | СБ-146Б | 1 шт. | |
| Лопастедержатель | СБ-138Б.63.200 | СБ-138Б, СБ-146А | 1 шт. | |
| Лопастедержатель | СБ-138Б.63.300 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Лопастедержатель | СБ-138Б.63.500 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Лопастедержатель | СБ-138Б.63.600 | СБ-138Б, СБ-146А | 1 шт. | |
| Рычаг | СБ-146А.02.200 | СБ-146А | 1 шт. |
Редуктор
Планетарный редуктор передаёт крутящий момент от электродвигателя на смесительные органы. В процессе эксплуатации изнашиваются сателлиты, вал-шестерни, венцы и подшипники.
| Наименование | Обозначение | Для моделей | На смеситель | Подробнее |
|---|---|---|---|---|
| Редуктор планетарный ПБС «Прево» | — | «Прево» | — | |
| Сателлит | СБ-138Б.47.012 | СБ-138Б, СБ-146А, СБ-146Б | 3 шт. | |
| Вал-шестерня | СБ-138Б.47.011М | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Венец | СБ-138Б.57.017-АБ | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Венец редуктора | СБ-138Б.57.007-АБ | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Водило | СБ-138Б.47.016 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Корпус редуктора | СБ-138Б.57.005 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Крышка | СБ-138А.37.004В | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Редуктор планетарный | СБ-138Б.57.000 | СБ-138Б, СБ-146А | 1 шт. | |
| Сателлит | СБ-138Б.47.028 | СБ-138Б, СБ-146А, СБ-146Б | 3 шт. | |
| Вал-шестерня | СБ-138Б.47.022М | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Водило | СБ-138Б.47.043 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Стакан редуктора | СБ-138Б.57.003 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Зубчатый венец m3 z75 редуктора «Прево» | — | «Прево» | — | |
| Вал | СБ-138Б.47.070 | СБ-138Б, СБ-146А | 1 шт. | |
| Крышка редуктора | СБ-138Б.47.004 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Втулка | СБ-138А.37.021 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. | |
| Корпус редуктора | СБ-138Б.47.001 | СБ-138Б, СБ-146А, СБ-146Б | 1 шт. |
Затвор и пневматика
Секторный затвор в днище чаши открывает выгрузку готовой смеси; привод — пневмоцилиндр 160 × 500 с датчиками крайних положений.
| Наименование | Обозначение | Для моделей | На смеситель | Подробнее |
|---|---|---|---|---|
| Затвор | С-951.04.000 | СБ-138Б, СБ-146А, СБ-146Б | — | |
| Пневмоцилиндр 160x500 в сборе | — | СБ-138Б, СБ-146А, СБ-146Б | — |
Производство
Собственное производство в Ярославле
Начинали в 1962 году как ремонтно-механический завод. Сегодня делаем смесители, бетонные заводы и гидроцилиндры полного цикла на одной площадке: проектируем в 3D, режем и обрабатываем металл, куём, свариваем, собираем и красим.
- 6000+
- бетоносмесителей СБ выпущено
- ISO 9001
- сертифицированная система качества (ГОСТ Р ИСО 9001:2015)
- 12 раз
- на ВДНХ — дипломы 1-й и 2-й степени
-
01 / 07 Пролёт механического цеха -
02 / 07 Сборочный цех -
03 / 07 Механическая обработка -
04 / 07 Обрабатывающие центры с ЧПУ -
05 / 07 Ковка: заготовка из нагревательной печи -
06 / 07 Заготовка металла -
07 / 07 Готовый бетоносмеситель СБ
Вопросы
Вопросы и ответы
Ответим на технические вопросы и поможем подобрать модель.
Задать вопросКак подобрать запчасть?
По модели и заводскому номеру смесителя, обозначению детали из паспорта или фото узла. Менеджер сверит позицию с конструкторской документацией и пришлёт коммерческое предложение.
Нужной детали нет в каталоге — можно заказать?
Да. В каталоге — наиболее востребованные позиции. Завод изготавливает детали смесителей СБ по собственной конструкторской документации: в составе каждой модели около 320 позиций.
Подойдут ли запчасти к смесителю старого года выпуска?
Да. Присоединительные размеры бетоносмесителей СБ не менялись за всё время выпуска, поэтому детали подходят к смесителям любого года.
Какие детали общие у СБ-138Б, СБ-146А и СБ-146Б?
Детали ротора (лопасти, болты, обечайки, пыльники, пяты, лопастедержатели) и затвора С-951.04.000 общие для трёх моделей. Редуктор СБ-138Б.57.000 и его детали ставятся на СБ-138Б и СБ-146А; у СБ-146Б свой редуктор СБ-146Б.57.000.
Есть ли запчасти к СБ-146АМ?
СБ-146АМ — исполнение СБ-146А. Детали подбираются по заводскому номеру смесителя.
Как осуществляется отгрузка?
С площадки завода в Ярославле в транспортную компанию по выбору заказчика, в любой регион.
