Гидролоток для бетона: длина лотка миксера и подача без бетононасоса
Сколько бетона дотягивает штатный лоток автобетоносмесителя, как телескопический гидролоток увеличивает вылет до 9 метров, как он устроен и в каких задачах заменяет бетононасос.
Содержание
Штатный лоток автобетоносмесителя с откидными удлинителями подаёт смесь лишь на небольшое расстояние от машины. Если миксер не может подъехать вплотную к опалубке — мешает забор, грунт, соседние постройки, — бетон носят тачками или заказывают бетононасос. Телескопический гидролоток решает эту задачу иначе: увеличивает длину лотка миксера до 9 метров и поворачивает его в нужную сторону с пульта.
Длина лотка миксера: штатный и телескопический
| Параметр | Штатный лоток с удлинителями | Гидролоток BERETTA 9.0 |
|---|---|---|
| Вылет | несколько метров от машины | от 3,27 до 9 м |
| Поворот | вручную | гидравликой, до 180° |
| Управление | вручную оператором у лотка | со шкафа с гидрораспределителем, по заказу — радиопульт |
| Смеси | любые, которые возит миксер | П2–П5, заполнитель до 60 мм |
Гидролоток ставится под штатный лоток и не заменяет его: миксер по-прежнему разгружается обычным способом и работает под бетононасос.
Как устроен гидролоток

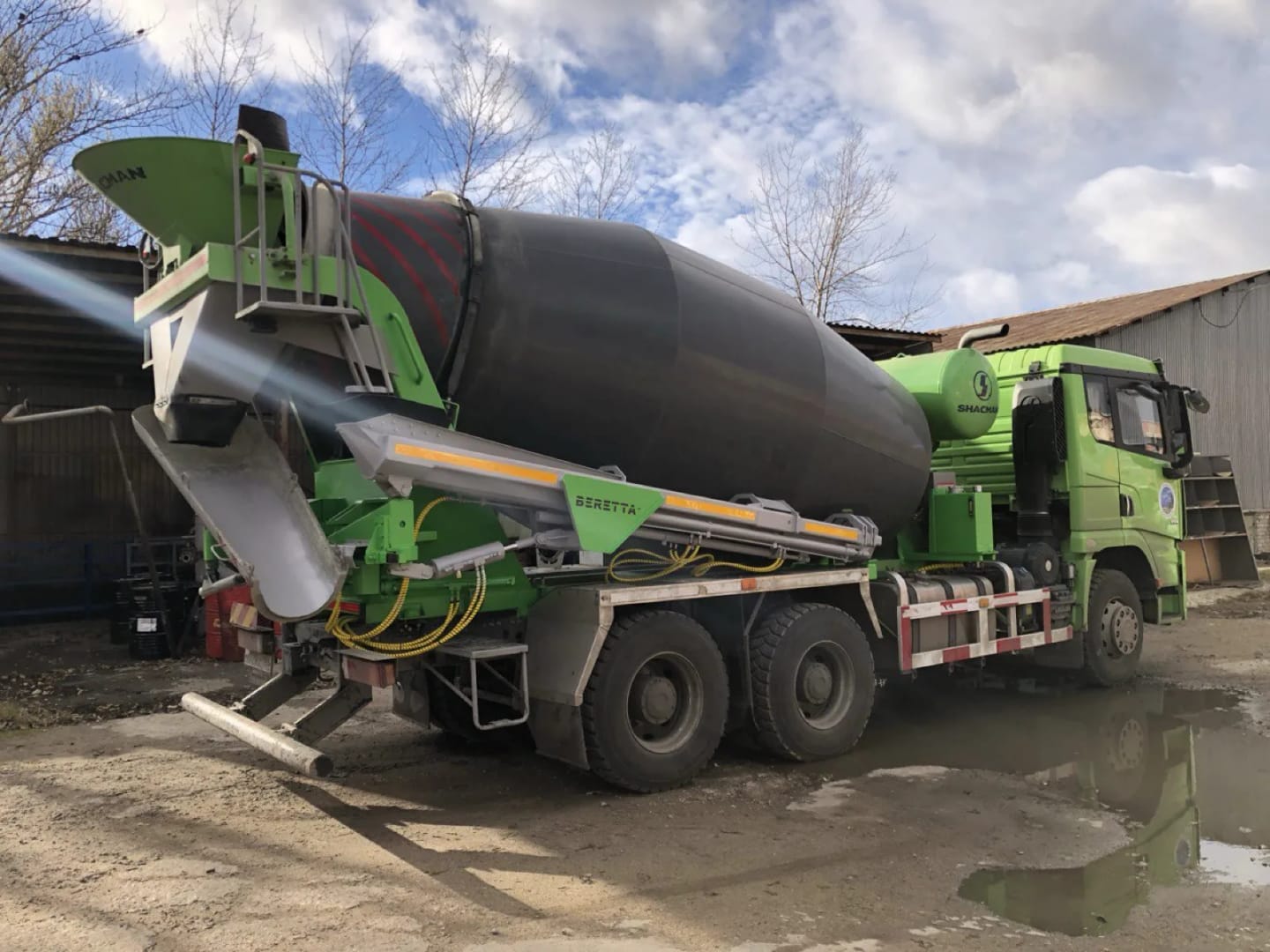

Лоток крепится к раме миксера под штатным лотком. Он состоит из основной секции и трёх выдвижных: их раздвигают и поворачивают шесть гидроцилиндров собственного производства завода. В транспортном положении секции сложены вдоль машины — габарит миксера не меняется.
Гидравлику питает насос от коробки отбора мощности шасси. Оператор управляет лотком со шкафа с гидрораспределителем, а с радиопультом — с места укладки, заодно регулируя вращение барабана. Желоб изготовлен из износостойкой стали Magstrong Agro 33, несущие узлы — из стали 09Г2С. Масса лотка — 750 кг.
Где гидролоток заменяет бетононасос
- фундаментная лента или плита заливается с одной стоянки миксера — лоток дотягивается до дальнего угла опалубки;
- стяжки, полы и перекрытия первого этажа в закрытом контуре — смесь заводится через проём;
- подача ниже уровня земли — в погреб, приямок, цокольный этаж;
- узкая лента по сложному контуру — лоток поворачивается на 180° и подаёт смесь по месту;
- небольшие объёмы по периметру дома и участка.
Гидролоток работает в пределах первого этажа. Для подачи на этажи нужен бетононасос — лоток его не заменяет, но закрывает большинство задач частного строительства.
Что это даёт бетонному заводу и перевозчику
Разгрузка на сложном объекте занимает столько же, сколько на простом: подготовка лотка — около 5 минут, промывка после смены — ещё около 5. Лоток всегда на машине, поэтому не нужно согласовывать бетононасос заранее и простаивать, если он опаздывает. Заводы, которые поставили гидролотки, берут заказы в частном строительстве, где раньше отказывали из-за подъезда.
Установка на шасси
Гидролоток устанавливается на классический автобетоносмеситель с сохранением штатного лотка, изменений в ПТС не требуется. Его уже ставили на шасси КАМАЗ, МАЗ, SHACMAN, SITRAK, HOWO, FAW, MAN, Scania, DAF, SANY, Mercedes-Benz и Volvo. Сам лоток выпускается серийно с 2022 года; монтажный комплект под конкретный миксер изготавливается после получения технической справки по машине. Монтаж выполняет владелец или его сервис по инструкции завода.
Обслуживание
Самое уязвимое место любого телескопического лотка — остатки бетона между секциями. Поэтому лоток промывают после каждой смены и смазывают узлы по регламенту из руководства по эксплуатации. Каталог запчастей входит в комплект документов, запчасти и гидроцилиндры — со склада завода.
